校正對齊問題

你可以選擇以下的方法之一來修正對齊的問題。記住，必須只是兩種方法之一：

a.Navisphere LUN的對齊位移

b.使用分區工具

對任何特定的LUN，只要使用其中一種，不是兩個。這個是我們經常要強調的。

同時，當設定一個metaLUN，只有那個base component需要分條的對齊（就是那個被其他LUN掛靠上去的LUN）。如果使用LUN的對齊位移，當metaLUN建立的時候，metaLUN的對齊位移也被設置了。當擴展一個metaLUN，不需要再調整了。如果用了分區工具的方法，這個調整只需要在用戶第一次對LUN分區的時候來做。

用什么方式來做

當沒有基于主機的程序在使用的時候，我們可以使用LUN對齊位移的方式。LUN對齊位移方法對一些復制的軟件操作，如clone sync I/O， SnapView Copy On Write opertions， MirrowView sync I/O, SAN Copy I/O等，造成磁盤和strip跨盤的問題。

如果可以，使用基于主機的分區工具方式。

————————————————————————————————————–

避免使用LUN對齊位移方法，假如你在這個LUN上使用了SnapView，SAN copy, MirrorView。相反，應該使用基于主機的分區工具方式。

————————————————————————————————————–

LUN的位移

LUN的位移方法使用把LUN偏移，來達到對齊stripe分界的分區。LUN從第一個RAID的stripe的末端開始。換一句話說，將LUN的位移設置成RAID stripe的大小，會讓（緊接著MBR開始的）文件系統對齊了，如下圖2所示。

LUN對齊位移的不足之處是它可能會造成任何要對Raw LUN進行操作的軟件的I/O請求的不對齊。CLARiiON 的復制會對raw LUN操作，如果LUN被位移了，這也會產生跨磁盤的操作。

Navisphere中，當LUN被bound的時候和block大小被設置成512byte的時候，位移會被設置成特定的。

例如，在一個windows2003系統，將會把63個block設置為位移量。FLARE 會調整stripe，因此用戶的數據就會從stripe的開頭來開始。

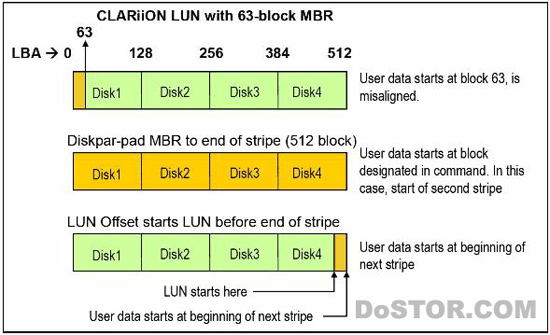

圖2： Intel MBR with partition and LUN offset correction

磁盤分區的對齊

基于主機的分區程序使用增加可設定地址的區域的起始部分，來校正對齊的問題；因此，可設定地址的空間在RAID strip element的起始部分開始算起，或者在整個strip的起始部分。因?yàn)長UN從正常的地方算起，在RAID strip的起始部分，復制軟件操作也是對齊的。事實上，對于鏡像操作，當secondary被寫入的時候，primary的對齊是被保護了的，因?yàn)樵黾恿说姆謪^(qū)目錄被寫入了源LUN。

<未完待續>
