文件系統的對齊
文件系統的不對齊會在以下兩個方面影響性能：
1.不對齊造成了跨硬盤的訪問：一個I/O跨越了兩個硬盤（正常來說是只會訪問到一個硬盤）
2.不對齊會讓大的沒有cache的寫操作，變得難以條帶對齊（strip-align）
第一個情形是更加容易碰到的。就算磁盤上的操作使用了cache的緩沖，也會對（性能）產生負面的影響，因為這會使cache的flushing變慢。隨機的讀操作（通過正常要求的磁盤訪問產生的），也會受到相應的影響，不管是直接的（等待兩個磁盤的響應以便返回數據）還是間接的（使磁盤的操作比正常更加忙）。

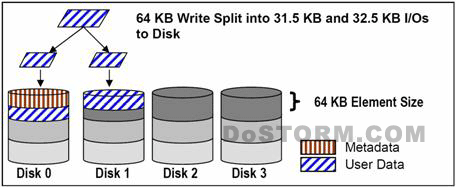

一個通常的例子如下圖所示。基于intel架構的系統是不對齊的，這是因為元數據(Metadata)是被BIOS所寫的。在一個對齊的系統，64KB的寫操作會由單獨一個硬盤來服務。
跨越磁盤的小I/O在一些主機的類型里顯得更加重要，而我們接下來將會探討為什么會導致這種狀況。
當以下情況發生的時候，跨越磁盤將會對響應時間有一個顯而易見的影響：
a)有大比例的block size大于16KB的隨機I/O
b)Navisphere Analyzer報告的硬盤的平均等候隊列長度比4大的時候?qū)R4KB或者8KB邊界的時候（例如Exchange和Oracle），工作負載將會從對齊中獲得一些優勢。但因為I/O當中，小于6%（對于4KB）或者12%（對于8KB）的I/O都會造成跨盤操作（碰巧的是他們可能會以并行的方式來完成）。這種額外的收益可能很難在實踐中注意到。但如果當一個特定的文件系統和/或應用鼓勵使用對齊的地址空間并且位移被注明，EMC推薦使用操作系統的磁盤管理來調整分區。Navisphere LUN的綁定位移工具應該要小心的使用，因為它可能反而會影響分層的應用同步速度。
在intel架構系統中的文件對齊
intel架構的系統，包括windows2000/windows2003，都會受到在LUN上元數據的位置的影響，這也會導致磁盤分區的不對齊。這是因為遺留的BIOS的代碼問題，BIOS里面用的是磁柱，磁頭和扇區地址來取代LBA地址。
（這個問題一樣影響了使用intel架構的linux操作系統，正如windowsNT，2000，和2003。這個問題也一樣影響了運行在intel硬件上的VMWare系統）
fdisk 命令，正如windows的Disk Manager，把MBR（Master Boot Record）放在每一個SCDI設備上。MBA將會占用設備上的63個扇區。其余可訪問的地址是緊接著這63個隱藏分區。這將會后續的數據結構跟CLARiiONRAID的stripe變得不對齊。
在linux系統上，這個隱藏扇區的多少取決于boot loader和/或磁盤管理軟件，但63個扇區是一個最常遇到的情況。對于VMware，位移是63。
在任何情況下，這個結果都為確定的比例的I/O而導致不對齊。大的I/O是最受影響的。例如，假設使用CLARiiON默認的stripe element 64KB，所有的64KB的I/O都會導致跨盤操作。對于那些比這個stripe element的小的I/O，會導致跨盤操作的I/O的比例，我們可以通過以下公式來計算：
Percentage of data crossing=(I/O size)/(stripe element size)
這個結果會給你一個大致的概念，在不對齊的時候的開銷狀況。當cache慢慢被填充的時候，這種開銷會變得更大。
<未完待續>
