1.2 企業面臨的問題

      企業的迅速膨脹，管理手段相對滯后、信息溝通不暢，需要巨資建立全球信息化平臺來解決現有問題，以提高對市場的支持，目前企業信息系統主要面臨和急待解決的問題如下；

      設備眾多，存儲資源利用率低，管理十分復雜，管理成本較高；
      數據增長迅速，存儲擴容尋求更高的靈活性，避免“廠商”限制；
      基于服務器的備份策略效率低下，尋求Server-free的備份策略；
      業務連續性，高度依賴的信息平臺，需要系統進行不間斷的數據遠程復制實現容災保護；

      2 容災系統方案設計

      根據以上情況和我們?cè)诖鎯?chǔ)集中管理數據保護方面的經驗，我們采用虛擬化技術來實現和達到以上的需求。因?yàn)榇鎯?chǔ)虛擬化技術是構建一個先進可靠的基礎架構的最佳選擇,也是未來的發展趨勢。

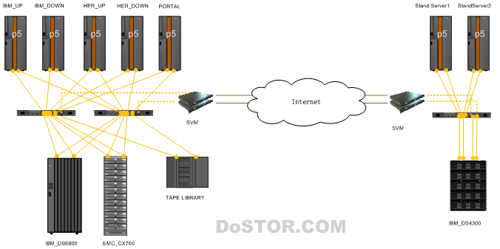

      2.1 整體方案示意


      2.2 構建SVM為核心的虛擬化存儲架構

      我們利用StoreAge虛擬化產品構建存儲的基礎架構，它利用帶外虛擬化技術在現有的SAN存儲架構增加虛擬化管理器(SVM)來實現更高級功能的管理。

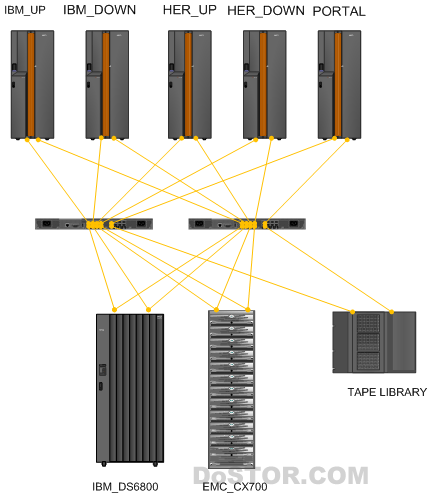

      將SVM接入SAN 交換機，對當前系統中來自于不同品牌的存儲EMC CX700和DS6800進行統一接管，將其聚合成一個或多個中央管理池不需要進行數據的物理轉移，而且不會破壞系統中原有的任何數據；在各主機系統安裝相應的Agent（其中包含MultiPath多路徑軟件、I/O Mapping、與SVM通訊等功能）。

      原有SAN系統實現了真正意義上的整合，使異構的存儲能夠被統一地管理和利用起來，新購進的不同品牌的存儲可以直接在線加入到存儲池中，根據需要分配給相應主機及應用，這樣就大大提高了存儲的利用率，簡化了管理員的操作。

      2.3 為生產卷建立時間點的Pit（Point in Time）

      MultiView 是一個開放兼容的基于存儲網絡的快照技術，它可以創建SAN中任何存儲設備上數據的瞬間的，可讀/寫的，低容量的時間點(Pit)快照。能夠部署快照在SAN上而不是在每一個存儲設備上創建快照。PiTs可以用來提供給任何主機訪問使用，包括零窗口的數據備份、在線恢復、測試開發，同時生產數據保持在線和不受影響。

      2.4 建立遠程站點部署MultiMirror

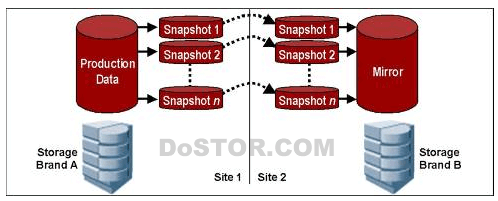

      MultiMirror 是一個企業級的災難恢復和數據移動解決方案，它能夠在站點之間連續地鏡像數據，而不用考慮使用的是何種操作系統或何種存儲子系統，由一個SVM 虛擬卷作為源，可以任意向本地或遠端的一個或多個有足夠存儲空間的SVM傳遞并保存數據。它能夠確保業務的連續性，將計劃內和非計劃內的停機造成的影響降到最低。

      異步MultiMirror 通過保留每個站點的Pit，如果有任何形式的數據破壞情況發生，系統管理員可以回滾鏡像的系統到最近的良好狀態的快照。這種快照加強的鏡像方法能夠在潛在災難(沒有出現明顯的數據災難跡象但實際上數據已經被破壞)發生時迅速的恢復。
.
      為了確保I/O正確的應用到遠程的數據中，異步MultiMirror 結合了先進的技術“最新數據塊改變(Last Block Changed)” 算法在每一個Snapshot傳輸之前中首先做檢驗，如果在一個Snapshot中數據的同一個block發生了多次的改變，那么只有最后一次改變的數據塊會被傳送出去，這樣可以確保兩個站點有相同的數據副本。

      鏡像解決方案中一個重要的成本是每月用于維持通信連接的租賃費用，總的來說越低的帶寬每月所需成本就約低。MultiMirror PiT 和最后數據塊改變技術最小化了兩個站點間的數據的移動。在兩個Pit之間數塊可以被修改成千上百次，然后只有最后一次的改變狀態會被使用。這項技術還有其它好處:

      減少了對大緩存的需求，也減少了緩存溢出導致鏡像終止的風險.
      遠距離傳輸也不會影響數據的完整性
      在傳輸中斷時，Snapshot可以繼續累積發生改變的數據直到傳輸線路恢復，然后將改變的數據傳輸?shù)竭h(yuǎn)程站點。

      2.5 結合MultiView實現本地Server-Free備份

      在一個融合磁帶?CmultiView?C異步multiMirror 的環境中，每天的磁帶備份工作依舊進行用于歸檔和離線存儲。然后，業務連續性的級別，數據保護和恢復的能力大大加強:

      基于磁盤的 Pit快照每天可以自動的創建多次，使得數據從上一次備份以來的風險降低到最小。
      從磁盤快速恢復數據可以在數秒內完成，最小化了宕機時間和減小了恢復的時間。
      在任何站點的生產數據可以創建副本，并且從磁盤移動到磁帶上而對生產應用沒有影響。

      3 實施應用效果

      本地采用全冗余SAN存儲架構，雙HBA卡、雙交換機、雙SVM，以及數據鏈路冗余和負載均衡功能，可以避免任何的單點故障。

      基于存儲層之上的虛擬化技術可以實現本地?cái)?shù)據中心的時間點恢復能力，按照設定策略，在出現人為、病毒等邏輯錯誤時可以瞬間恢復時間點的數據狀態。

      結合了MultiView技術可以輕松實現數據的Server-Free備份，將數據由存儲系統在線直接通過SAN網絡備份到磁帶設備上

      本地?cái)?shù)據中心發生巨大災難時，將按照預案直接啟用遠程站點的數據，將數據引入到應用中，保持業務持續的能力。

      在數據復制鏈路中斷時，不會影響個站點的復制關系，更新變化的數據將在鏈路恢復后，斷點續傳數據到遠程站點。

      恢復時，異地?cái)?shù)據再通過建立反向復制到災難站點，重新構建點對點的數據復制保護狀態。

      采用帶外虛擬技術，使得虛擬化管理不作為SAN網絡中的I/O處理，因此即使SVM升級更新或者去除，SAN網絡仍然保持正常可靠的運行。

      客戶評價評價說:“StoreAge的解決方案解決了我們一直擔心的數據容災問題，并且在實施過程中保證了我們正常業務的運轉，這是十分難得并且讓我們非常滿意的地方”;

      “這個項目將我們每天的數據不斷的復制到遠程災備站點，徹底解決了我們所擔心的數據安全問題。并且我們可以部署不同的設備來儲存數據，降低了我們的設備投入成本”;

      “在臺灣海峽地震中光纜遭受了破壞，數據復制中斷后，SVM仍然可以在鏈路恢復后將數據傳輸?shù)竭h(yuǎn)程站點，不需要我們手動操作減少了我們很多工作壓力，我們所需要做的是定期檢查遠程數據復制的使用效果就可以了”。
