1. 方案背景

      某監控系統包含69 個前端攝像機，采用MPEG2 流媒體方式保存，并需要保存最近30天的全天候監控?cái)?shù)據。存儲系統必須解決監控流媒體的海量存儲問題；同時，存儲系統必須具有很好的并發性，以滿足瀏覽監控PC 機的高并發瀏覽問題。

      2. 需求分析

      (1) 存儲空間

      MPEG2 流媒體的每小時數據量為250MB,每天保存18 小時，保存30 天的監控錄像，則需要保存的數據量約為9.32TB(250MB×18×30×69)。目前，SATA 磁盤不僅具有SCSI磁盤的性能和穩定性，還具有SCSI 磁盤無法比擬的價格優勢；SATA 存儲節點通常采用RAID5 技術保證數據的冗余性，RAID5 技術要求每8 個250G 的磁盤中需要一塊硬盤空間用做校驗，因此，本方案需要的總存儲空間為9.32TB×8/7=10.65TB?？梢圆捎脙膳_(tái)存儲容量為4TB 的Aisino 6200R NAS 和一臺存儲容量為3TB 的Aisino 6200RNAS 來存儲監控?cái)?shù)據，總存儲容量為11TB。

      (2) 存儲帶寬

      該監控系統前端DVR 的數據帶寬為8Mbps,前端一共有7 臺DVR 設備，因此，要保存69 個前端攝像機的流媒體，存儲系統必須提供約56Mbps 的寫帶寬；若需要滿足50 個瀏覽監控PC 的并發瀏覽，則需要保留約150Mbps 的讀帶寬；因此，最大并發帶寬約為206Mbps，本方案采用的Aisino 6200R存儲設備的混合讀寫速度（50％讀，50％寫）為1120Mbps,完全滿足該監控系統的要求。

      3. 解決方案

      (1) 存儲網絡架構

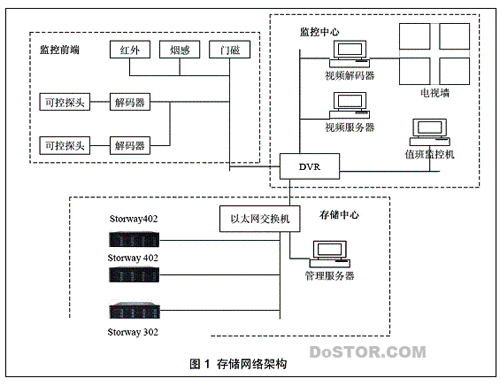

      該監控系統的集中式存儲系統，如下圖所示：

      數據采集：前端攝像機的流媒體通過以太網直接保存到NAS 存儲節點中；同時，將該媒體的索引保存在管理服務器的數據庫中以便瀏覽；數據瀏覽：瀏覽監控PC 通過以太網向管理服務器獲得所需媒體的索引，再通過索引向相應NAS 存儲節點請求媒體；NAS 存儲節點直接返回所需媒體文件給瀏覽監控PC 機。在監控系統的存儲網絡中，相對于磁盤陣列存儲架構，NAS 架構具有以下優點：節省投資：NAS 架構無需專用的媒體服務器，NAS 可以直接保存前端攝像機的媒體文件，并響應瀏覽監控PC 的文件請求。

      高并發性：在磁盤陣列存儲架構中，所有的數據都需經過媒體服務器，將使媒體服務器成為瓶頸；而在NAS 架構中，可以有效的利用所有NAS 的網絡帶寬，有效地提供系統并發性?；谝陨弦蛩兀痉桨覆捎肁isino 6200R NAS 作為監控系統的海量存儲設備。

      (2) 解決方案

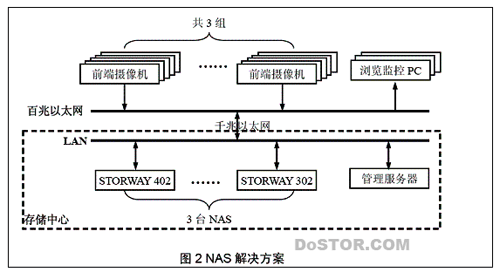

      從需求分析中可知，采用2 臺Aisino 6200R-12和1 臺Aisino 6200R-8 SATA NAS 存儲系統可以保存69 臺前端攝像機30 天的全天候監控?cái)?shù)據。如圖所示，在本方案中，將前端攝像機分成3 組。它們通過以太網將流媒體文件保存到存儲中心。存儲中心由2 Aisino6200R-121 臺Aisino 6200R-8 SATA NAS 和管理服務器組成，每臺NAS 保存一組前端攝像機30 天的全天候監控?cái)?shù)據；管理服務器的數據庫保存各攝像機各時段的流媒體文件的索引。

      表格 1 每組攝像頭個數和存儲設備的對應關系

      組1 25路攝像頭 Aisino 6200R-12裸存儲容量6TB
      組2 25路攝像頭 Aisino 6200R-12裸存儲容量6TB
      組3 16路攝像頭 Aisino 6200R-8裸存儲容量4TB

      瀏覽監控PC 瀏覽某前端攝像機某時段的監控圖像時，先從索引服務器的數據庫獲得所需流媒體文件的索引后，再向相應的NAS 獲取流媒體文件，從而完成圖像監控操作。

      (3) 方案特點

      航天聯志科技提供包括自主開發的存儲設備、管理軟件以及專業化服務在內的一整套網絡存儲解決方案。Aisino 6200RNAS 在各個環節都采用了冗余技術，如RAID5 和網卡失敗接管，保證了整個系統的高可用性。此外，通過采用業界領先的SATA 和PCI-X 硬件特性，優化的XFS 和Samba 軟件特性，以及個性化的磁盤碎片整理功能，保證了整個系統的高性能。它具有以下特點：

      ?高可用性：各個環節都采用了冗余技術，如RAID5 和網卡失敗接管，保證了整個系統的高可用性。

      ?高并發性：采用業界領先的SATA 和PCI-X 硬件特性，優化的XFS 和Samba 軟件特性，以及個性化的磁盤碎片整理功能，保證了整個系統的高性能和并發性。

      ?高安全性：采用SSL 和消息加密等安全機制對通信報文進行加密，有效地防止網絡攻擊，從而保證系統安全。

      ?易操作性：管理員通過基于Web 的管理頁面，便可執行全面的管理功能，簡化了管理操作，降低了維護成本。

      ?易擴展性：通過增加NAS 存儲節點，可輕松地將NAS 擴展到數十TB 的容量。

      因此，本方案不僅可以解決監控流媒體的海量存儲問題；還能存儲系統必須具有很好的并發性，滿足瀏覽監控PC 機的高并發瀏覽問題。
