3. IBM TS7510 虛擬磁帶庫組件介紹

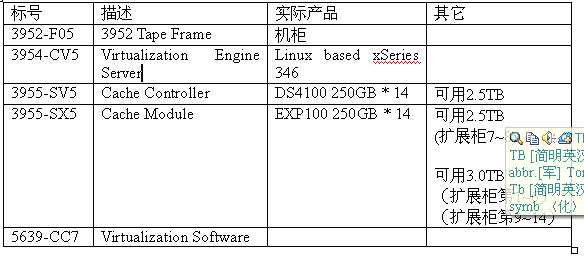

    IBM TS7510虛擬磁帶庫的組成：

    IBM TS7510最小的配置包含1個機柜，1個3954-CV5和2個3955-SV5，裸容量7TB，可用容量5TB；最大配置包含2個機柜，2個3954-CV5，2個3955-SV5和14個3955-SX5，裸容量56TB，可用容量43TB。

    以下是滿配置IBM TS7510機架結構圖：

    4. IBM TS7510 虛擬磁帶庫特點：

    IBM TS7510虛擬磁帶庫主要有以下特點：
   虛擬成IBM 3584磁帶庫，最多支持到64個磁帶庫
   可以虛擬以下磁帶驅動器(性能無關)，最多支持512個虛擬驅動器
   LTO2 200GB
   LTO3 400GB
   3592-J1A 300GB
   最多支持4096盤虛擬磁帶
   可以物理連接IBM 3584或者IBM 3494磁帶庫
   支持高可用配置
   最大可用容量46TB
   最高性能
   單節點配置 500MB/s
   雙節點配置 600MB/s
   光纖通道
   單節點配置 8
   雙節點配置 16
   支持操作系統
   HP HP-UX
   IBM AIX, Z-Linux, P-Linux
   WinTel Linux, Windows
   SUN Solaris
   支持備份軟件
   Computer Associates BrightStor ARCserve Backup
   EMC NetWorker
   IBM Tivoli Storage Manager
   Symantec NetBackup

    5. IBM TS7510 虛擬磁帶庫主要連接方式：

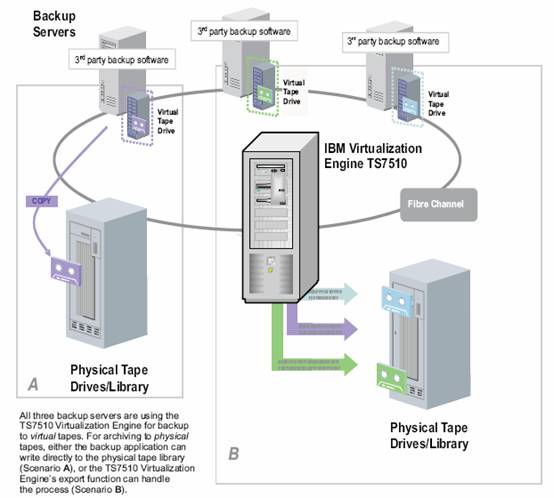

    IBM TS7510虛擬磁帶庫主要有4種連接方式，以下2種方式中備份軟件僅僅控制虛擬磁帶庫：

    方式A中，IBM TS7510虛擬磁帶庫作為唯一的備份設備，不存在任何實際磁帶設備。

    方式B中，IBM TS7510虛擬磁帶庫作為前端備份設備，后端連接IBM 3494/3584磁帶庫，3494/3584磁帶庫和備份軟件沒有直接關系。這種方式下，虛擬帶庫可以通過Import/Export命令在虛擬磁帶和實際磁帶之間復制數據：

    Import命令將物理磁帶內容拷貝到虛擬磁帶上，有三種模式：
   Copy Mode ： 復制物理磁帶所有內容到虛擬磁帶
   Direct Access Mode：建立物理/虛擬磁帶的只讀連接，不復制內容
   Recycle Mode： 復制物理磁帶前10MB數據到虛擬磁帶

    Export命令將虛擬磁帶上內容拷貝到物理磁帶，有三種模式：
   Move Mode ： 復制虛擬磁帶內容到物理磁帶，刪除虛擬磁帶
   Copy Mode ： 復制虛擬磁帶內容到物理磁帶，保留虛擬磁帶

    方式C中，IBM TS7510虛擬磁帶庫和物理磁帶庫共同作為前端備份設備，備份軟件同時控制虛擬磁帶庫和物理磁帶庫。這種方式下，虛擬帶庫可以通過備份軟件命令在虛擬磁帶和實際磁帶之間復制數據：

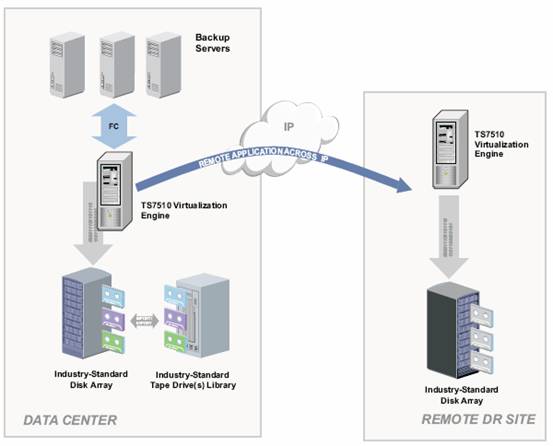

    方式D中，虛擬帶庫可以通過遠程復制軟件在虛擬磁帶之間復制數據：
