Richard Jooss

NetApp 產品和合作伙伴工程的高級經理

Richard Jooss 是 Network Appliance 的 SAN 產品和合作伙伴工程的高級經理。Rick 負責定義 SAN 系統和存儲的技術和業務要求以及與 NetApp SAN 解決方案的業務解決方案集成。Rick 擁有 15 年的存儲行業經驗。他曾獲得威斯康星大學電子工程和計算機工程科學學士學位。

更加高效地使用已用的存儲空間可以更好地控制您的存儲環境并減少存儲費用。NetApp 率先開發出多種旨在減少數據管理開銷和限制所需存儲數量的技術：

極具空間效益的 Snapshot^TM 副本

不需要使用 2 倍磁盤容量即可克隆存儲卷的 FlexClone® 技術

減少需預先分配的存儲數量的簡化配置選項

消除所有 NetApp 存儲卷內重復的數據塊副本的 A-SIS 重復數據刪除技術

本文探討了一種相對較新的 NetApp 技術–空間收回，它可以幫助您節省并重新使用 Windows® 環境中您已分配給 LUNs 的磁盤空間。NetApp 是提供這種功能的唯一供應商。

了解空間收回技術

要了解空間收回技術，您必須記住您在何時將 LUN 分配給主機以及主機何時在 LUN 上創建其文件系統和撰寫簿記。這樣，主機就可以通過不同于存儲系統的方法了解當前在 LUN 內使用了多少空間。（這完全適用于所有的 SAN 存儲供應商，而不僅僅是 NetApp。）

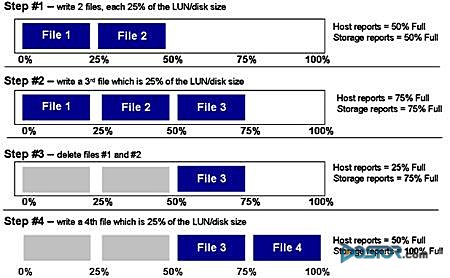

圖 1）在收回空間上，主機和存儲的空間使用觀點如何出現分歧。

在接下來的說明中，您需要參閱圖 1。以分配給主機的新 LUN 為例。在步驟 1 中，我們寫了兩個新文件，每個占 LUN 25% 的空間。主機和存儲都報告使用了 50% 的空間，這在意料之中。如果我們?cè)黾油瑯哟笮〉牡谌齻€(gè)文件（步驟 2），主機和存儲匯報的利用率又都一樣。

但是假如我們現在按照步驟 3 的說明刪除前兩個文件。記住，對于大多數的文件系統（包括 NTFS），刪除文件都會引起文件系統重新分配數據塊并將其寫入可用數據塊列表中。不會有任何消息告知存儲系統所發生的情況。LUN 內存儲的數據對于存儲系統來說是不透明的。因此，主機和存儲系統的觀點突然發生分歧。主機報告文件系統僅用了 25% 的空間，而存儲系統認為占用了 75% 的 LUN。

主機沒有任何義務重新使用它剛釋放的數據塊，因此如果之后另一個大型文件被寫入到 LUN，這個文件就可能占用之前未使用的空間，如步驟 4 所述。此時存儲系統就認為 LUN 已滿，而主機顯示只利用了 50%。

在將固定大小的 LUN 專門分配給某個應用程序的情況下，這些差異并不會真正造成問題。但是它會影響以下兩處：

• 簡化配置。如果您使用簡化配置，在存儲系統上可能有很大的差別，其一是認為完全占了 LUN 的 25%，另一種認為完全占了 LUN 的 75%。

• 假如您的 LUN 大小為 2TB。在這個假設中，這個大小就相當于您可以在其它地方使用的全部 TB。
• 在最糟糕的情況下，如果您在存儲系統上將簡化配置卷配置為"自動增加"，即使 LUN 的主機視圖顯示還有大量可用空間，存儲系統都會顯示卷已滿。

• Snapshot 副本。猜猜會發生什么？如果存儲系統不知道分配給已刪除文件的數據塊實際上未在使用，則會將這些數據塊保存在 Snapshot 副本內。隨著時間的推移，您可能需要越來越多的 Snapshot 副本存儲空間（一個更大的 snapreserve，叫做 NetApp）。

收回 LUN 中未使用的空間

此時，您可以看到收回存儲空間的一些優點。當空間收回開始時，主機上的代理會確定 LUN 上的哪些數據塊沒有被 NTFS 使用。然后主機代理將此信息傳達到存儲系統，WAFL® 將把這些數據塊標記為可用。存儲系統釋放這些數據塊后，在生成Snapshot 副本時其將不會繼續保留。如果啟用了簡化配置，則空間又可以被其它的 LUN 重新使用。

如果沒有空間收回，幾乎不可能長時間簡化配置 LUN。很顯然，這取決于特殊應用程序使用存儲空間的方式，但通常存儲系統可能會不斷分配空間一直到 LUN 達到最大值，這時就好像您在正常配置 LUN 一樣。圖 2 說明了空間收回如何恢復空間的情況。

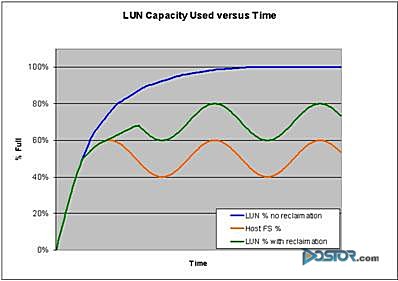

圖 2）空間收回對 LUN 空間使用的影響。

在顯示所使用的數據數量有著巨大變化的任何環境中，空間收回可能會特別有用。用于排隊打印任務、電子郵件或標準文件共享的系統都極為適于定期使用空間收回。發生過很大變化的任何系統也很適于空間收回。如果您由于歸檔而執行數據庫重組或大量更改數據庫，空間收回將可能恢復大量數據。

空間收回入門

NetApp 空間收回技術已經集成到 NetApp SnapDrive® for Windows 5.0 并且沒有增加額外成本。SnapDrive 使用基于向?qū)У姆桨富蛲ㄟ^(guò)可與管理腳本和計劃程序共同使用的命令行接口 (SDCLI) 使 Windows 服務器管理員更易于管理 NetApp SAN 存儲。

使用 SnapDrive GUI 或 SDCLI，您可以定期在 LUN 上啟動空間收回過程。GUI 工具將首先確定有多少空間可以收回并詢問您是否要繼續。您可以限制該過程使用的時間以確保其不會在高峰期運行。

以下是您運行空間收回須注意的事項：

• 最好在創建 Snapshot 副本之前運行空間收回。否則，用于釋放的數據塊都將會被鎖在 Snapshot 內并且無法釋放出來。
• 由于空間收回最初會占用主機上的周期，因此應在低活動期運行。
• 過程在運行時，傳輸?shù)?LUN 的數據可以繼續正常進行。但是，在空間收回過程中不可以執行以下操作：
• 創建或恢復 Snapshot 副本將停止空間收回。
• 不可以刪除、斷開或擴展 LUN。
• 不可以更改裝載點。
• 我們不建議運行 Windows defragmentation。

更多地了解您的存儲

借助空間收回技術，NetApp 為您提供了可進一步提高存儲效率的新工具?？臻g收回技術可以長期高效地簡化基于數據塊的 LUN 的配置，而不會使 LUN 空間分配慢慢達到 100%。它還可以提高 LUN 上 Snapshot 副本的效率，從而減少您需要為該重要功能而保留的空間量。
