業務應用
保證業務連續性已成為當今IT基礎設施的關鍵所在，隨著陜西移動數據應用水平的不斷提升，數據安全性已成為系統應用的靈魂所在。
應用過程中的自然災害和人為意外難以避免，在之后能夠順利地恢復存儲系統是保證業務連續性的重要需求。沒有適當?shù)南到y(tǒng)和在適當位置上的保護，企業可能發現自己處在可怕的窘境之中，諸如地震或水災等自然災害能夠使運行中斷，并使寶貴的數據處于危險之中。
非常容易地實現同城異地容災，為綜合業務和運營支撐系統（BOSS系統）建立一套高可用性、高速實時備份的災難備份系統，將解決系統宕機時間和服務丟失的問題，避免公司遭致金融方面的損失、公司名譽的損害或遭到管理和法律方面的懲罰，是目前陜西移動實現存儲系統連續性的急迫需求。
利用光纖的長距離支持和光纖通道的高速率，實現關鍵業務SAN的異地災難備份，是陜西移動最好的選擇，一旦SAN的基礎架構得以實現，可以在相距幾十公里甚至更遠的地點維護一個完整的冗余數據池。當然，站點之間的遠程連接需要在鏈路邏輯上盡量簡化，生產中心和備份中心的網絡結構、管理模型必須一致、清晰，并在管理上實現最大程度上的簡化。
解決方案
為構建上述的一套完整的災難備份系統，陜西移動選擇了McDATA的同城異地遠程災備解決方案。
陜西移動BOSS系統目前支持的移動用戶多，業務數據量大，陜西移動對容災系統提出了以下的設計原則：
整個方案以McDATA的Intrepid 6140導向器為中樞，通過光纖連接，完成本地生產中心（BOSS系統）和容災中心之間這兩個SAN網絡的級聯連接，實現同城異地的遠程容災。（參見如下網絡拓撲示意圖）

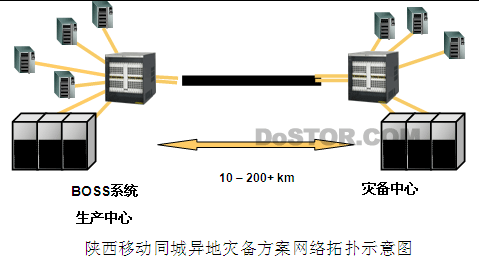

陜西移動同城異地災備方案網絡拓撲示意圖
遠程容災系統采用光纖幀進行傳輸，其依靠網絡中各節點間緩存對緩存的傳輸來實現，目標端釋放出新的緩存，發送端才可以繼續發送新的數據，否則多余的光纖幀將被接受端拋棄。因此，遠程光纖端口不同的緩存大小，將根據光纖傳輸?shù)难舆t和帶寬決定所支持的傳輸距離和傳輸?shù)男阅堋?/P>
陜西移動計費中心副主任申民表示：“由于McDATA的Intrepid 6140導向器的任意一個端口均配置有獨立的緩存，具備上百公里的遠程傳輸能力滿足異地容災的需求，且均可以定義為遠程復制端口，從而可以簡化網絡設計和部署，不僅無需額外花銷，并方便以后的擴展或調配”。
鏈路故障隔離和數據訪問安全也是遠程容災必須考慮的兩個重要問題，McDATA的分區技術，能確保數據的安全訪問，確保不同應用的I/O數據流不會互相干擾；而其端口綁定技術可以實施硬件級安全防護，配置信任的鏈路或信任的網絡域。
通過光纖直連的生產中心SAN和容災中心SAN形成了一個扁平SAN結構，帶來爆發管理信息風暴的可能。McDATA的分區管理信息隔離技術會讓各應用系統在網絡中所產生的管理信息只被廣播到本應用系統相關的分區中，不會擴散到其他分區；而FlexPar技術則能夠有效地屏蔽信息風暴的隔離并實現了區域故障隔離。這一特性對于容災系統的未來擴展非常重要。
McDATA全線產品均缺省支持上述技術，無需額外購買。
McDATA的重點優勢
陜西移動計費中心一位負責人表示“McDATA的Intrepid 6140導向器的任意一個端口均配置有獨立的緩存，具備上百公里的遠程傳輸能力滿足異地容災的需求，且均可以定義為遠程復制端口，從而可以簡化網絡設計和部署，不僅無需額外花銷，并方便以后的擴展或調配”。
客戶得益
陜西移動計費中心副主任申民評價說：“全新的災難備份系統讓我們的BOSS系統應對地震、火災、水災、恐怖襲擊、爆炸等高破壞性的災難；該系統提供的高可用性和高速實時備份能力，對保證我們的業務連續性非常重要?！?/P>
申民表示，McDATA的解決方案中的許多體現高可靠性和高性能的技術，均具備非常出色的擴展能力，且無需額外購買，為我們節約了大量的成本，確保最好的投資回報率，這讓我們非常滿意，我們因此決定，不要為更換供應商支付額外的風險成本。
在電信行業支持系統建設中，陜西移動一直走得比較靠前，此次同城異地災難備份系統的實施，將讓他們再次站據先發位置，更好地促進核心業務能力的提升！
采用的技術解決方案
運營級數據中心同城異地遠程災備解決方案
業務收益
BOSS系統能夠應對高破壞性的災難，高可用性和高速實時備份能力，更好地保證了業務連續性。
