為了說明問題，這里給出一個相關的例子來解釋NAS 的數據存儲解決方案：某研發中心設計人員需要協同工作，頻繁訪問大量2D 3D 圖像，因此數據的共享特性決定必須采用高性能存儲系統。此外，客戶還有一定量的SQL 數據庫，總數據容量要求為2TB。

    存儲系統的特點要求如下：


    建成一個集中式開放式的存儲，并且必須具有非常高的安全穩定性、高性能、高容量、易擴充性、易維護性、成本低的高端存儲架構。并且能夠很好的支持用戶的SQL 數據庫存儲需求以及數據庫的備份應用需求，把數據庫中的數據和文件系統中關鍵的文件按照備份策略實現集中，高效的備份。當數據系統出現故障時，可以及時實施恢復，把數據丟失減少到最低限度。

    15.4.2 解決方案

    根據客戶的需求，存儲與備份系統必須滿足支撐多業務系統的能力，并充分考慮客戶日后業務的發展和數據的迅猛增長。因此可以采用NetApp 統一存儲平臺FAS 存儲系統，在同一臺設備上既可提供基于文件（File）的NAS 服務，同時又可提供基于磁盤塊（Block）SAN 的服務（FCP 和iSCSI），集SAN/NAS/iSCSI 等多種存儲服務于一身。

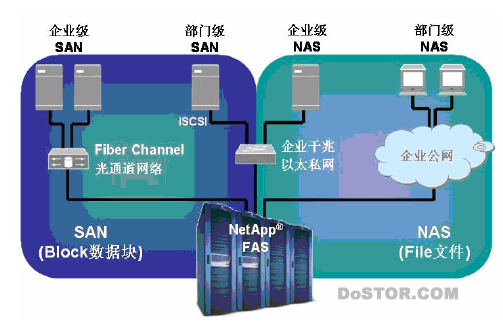

圖15-51 NetApp 解決方案圖示


    如上圖所示（圖15-51），NetApp FAS 系列存儲服務器提供統一存儲平臺，既可以提供SAN 的服務（FCP 和iSCSI），同時又可以提供NAS 服務。

    15.4.2.1 方案概述

    如圖（圖15-52）所示，我們可以在總部配置一套NetApp FAS 核心存儲設備，同時提供文件服務（NFS 和CIFS）和iSCSI 磁盤服務，主要服務器及存儲設備均通過千兆鏈路接入核心千兆交換機。核心業務如數據庫服務器、email 和OA 系統中的Unix 系統可以通過NFS訪問存儲數據，Windows2000/2003 服務器則可通過CIFS 或iSCSI 方式訪問存儲。

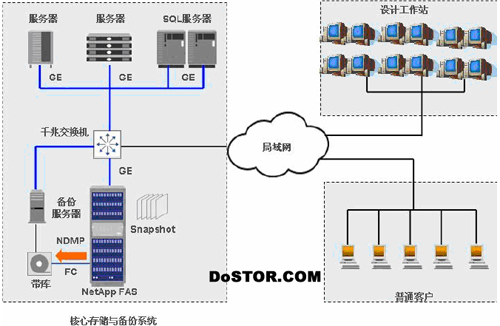

圖15-52 NetApp 的存儲和備份


    FAS 系統中可以為每個卷保留255 個快照備份（snapshot），客戶可以根據業務的需要定義snapshot 的日程表，以保留不同時間點的系統數據。

    離線備份包括兩部分：各服務器操作系統和本地?cái)?shù)據的備份和存儲設備數據備份。因此存儲工程師可以配置一臺獨立的備份服務器作為備份控制臺，F(xiàn)AS 上的數據可以利用NDMP通過直接與帶庫相連的FC 或SCSI 通道備到帶庫上，流量無需經過前端網絡和服務器，即所謂LAN-Free 和Server-Free 備份。服務器操作系統和本地?cái)?shù)據則可通過備份服務器備到帶庫。

    對于遠程的分公司可以選用較低端的FAS 作為本地存儲，利用NetApp 獨有的SnapMirror 可將數據遠程備份到總部，實現異地容災和數據共享。

    15.4.2.2 產品選型

    NetApp 的存儲產品產品線如下（圖15-53）：

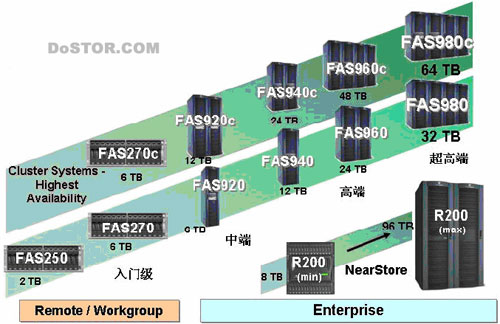

圖15-53 NetApp 產品線


    所有NetApp 產品均采用統一的DataOntap 操作系統，F(xiàn)AS 系列從2TB 到64TB，性能滿足不同客戶要求，可以根據不同容量和性能要求選擇相應的型號。

    本次方案的數據存儲選用Network Appliance （NetApp）公司性價比極高的FILER FAS270 系列存儲器服務器。FAS270 存儲是NetApp 公司一款企業級的存儲產品，高性能和高可用性使得這一型設備可以滿足高度密集的數據訪問要求，根據第三方評測機構（SPEC）的測試結果，此存儲在NAS 評測性能上可支持每秒并發8000 個網絡文件操作，而每一處理的響應時間僅為1.41 毫秒為業界響應最快的存儲產品。NETAPP 在業界中提供獨樹一幟的SAN/NAS/iSCSI 一體化解決方案，在同一FAS270 硬件結構中可同時進行數據塊(SAN 結構)和網絡文件(NAS 結構)的雙重訪問服務.而實現方式簡便易行，只需針對不同應用靈活采用網絡接口或光纖接口分別連接網絡交換機或光纖交換機與前端服務器配合即可實現。

    SAN/NAS/iSCSI 一體化的特點為業界首創，且至今無其他廠商可以達到，此功能的實現大大節省了用戶的投資成本并提高了存儲使用的效率。

    FAS270 系統主要技術參數：


  1. 容量，F(xiàn)AS270 存儲支持6TB 的磁盤容量，初始可配置裸容量3TB，滿足當今的數據容量要求
  2. 高效，在1 個物理卷中最大可支持到6TB 的數據量
  3. 可用性，F(xiàn)AS270C 群集存儲系統能達到99.999%的可用性，隨著應用和業務的需要可以輕松擴展到F900 系列的Cluster 架構
  4. SAN 連接，通過直連或Fiber Channel 的Switch 組成一個高可用的SAN 環境，物理和應用上做到了完全的容余，沒有任何的單點故障
  5. 支持iSCSI/NAS 訪問，最大擴充至4 個千兆網口，可以靈活進行網絡配置；
  6. 易于實施，F(xiàn)AS270 存儲存儲系統30 分鐘完成安裝、配置；
  7. 數據備份能夠采用NDMP 模式即LAN-FREE 方式，磁帶庫直接連接在FAS270 后面，備份時通過NDMP 協議數據直接從Filer 到磁帶庫，無需經過網絡，也不需要服務器的處理，也可以連接到SAN 的交換機上， 實現Server-Free 的備份， 企業可以集中備份作業，速度和效率大大提高。
