11.4.1 系統總體結構圖

    根據數據中心形式的信息數據庫建設需求分析，系統總體結構（圖11-2）描述如下：

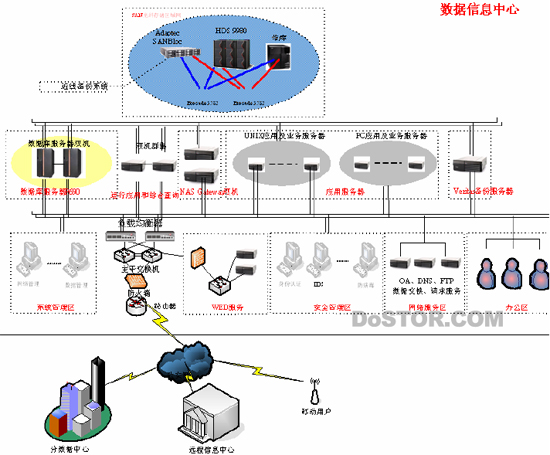

圖 11-2 數據中心建設概況

    本項目的存儲網絡架構圖，通過SAN 能夠?qū)⒍喾N數據應用全面整合起來，其中后端的陣列是整個系統的核心，所有的業務數據都存在該陣列中，因此陣列本身需要完全冗余架構和極高的吞吐性能；SAN 網絡采用dual Fabric 設計，采用兩臺交換機構成冗余的存儲網絡；每臺主機（關鍵業務）可以采用兩塊（甚至更多）HBA 跨接到兩臺SAN 交換機上，做的主機到存儲接口冗余；主機層采用HA 配置，因此整個系統是高效而全冗余的。同時也能夠平滑過渡到下階段的容災系統。

    備份系統也跨接到SAN 網絡上，這樣所有的備份工作可以大大減輕對于生產網絡的影響，主機直接通過SAN 將數據讀出并寫到帶庫，完全采用FC/SCSI 協議。

    在上述架構中，后端的磁盤陣列采用高性能磁盤陣列，作為綜合存儲磁盤陣列。該磁盤陣列代表當時行業的最佳性能、100%數據可用性，以及功能豐富的管理軟件。

    11.4.2 數據庫服務器設計

    11.4.2.1 數據庫系統結構

    數據庫服務平臺主要采用動態分區、多機集群、并行數據庫等技術，實現多臺數據庫主機同時并行訪問數據庫，應用可以根據需求均衡到不同主機資源上同時工作，多機互為備份。這種機制依靠系統提供的系統硬件、操作系統集群軟件、與數據庫提供的并行技術來滿足要求。數據庫支持?jǐn)?shù)據分區技術，通過數據庫分區技術提高查詢效率。同時，與數據庫服務平臺相配合，采用專用數據采集處理服務器，負責數據采集工作，各數據庫的數據采取分別匯集，單點入庫的數據更新策略。

    數據庫服務器系統圖如下：

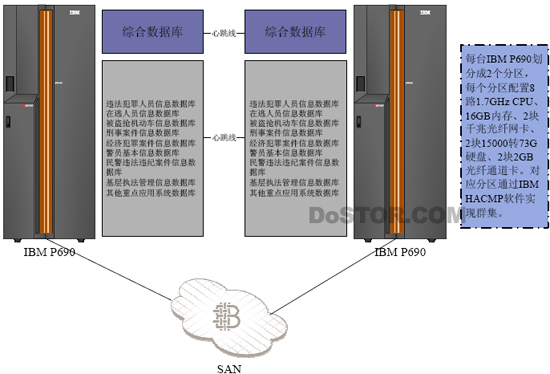

圖 11-3 數據服務器示意圖，以IBM 產品為例

    數據庫服務器選用高性能UNIX 服務器，每臺 高性能UNIX 服務器劃分成2 個分區，每個分區配置8 路1.7GHz CPU、16GB 內存、2 塊千兆光纖網卡、2 塊15000 轉73G 硬盤、2 塊2GB 光纖通道卡。對應分區通過 HACMP 軟件實現群集。

    根據設計要求：“當前配置tpmC =(TPMC 基準值* 實際CPU 數目* 實際CPU 主頻)/ (基準CPU 數目*基準CPU 主頻)”

    (768,839*16*1.7)/(32*1.7)=384,420tpmC

    數據來源www.tpc.org

    11.4.3 存儲系統設計

    11.4.3.1 存儲系統結構

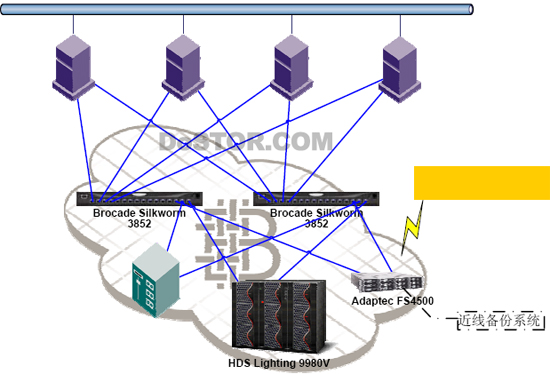

圖 11-4 網絡存儲結構圖

    上圖為數據存儲部分的系統架構示意圖。

    整體架構采用SAN-存儲局域網的架構搭建，分為主機、交換機和存儲設備三個層面：

    1、主機層面

    前端服務器每臺通過兩塊光纖卡（以下簡稱HBA 卡）跨接到兩臺光纖交換機上，構成冗余鏈路；

    2、光纖交換機

    利用兩臺16 口光纖交換機作為SAN 的骨干設備，連接主機和存儲設備；

    3、存儲設備

    主存儲設備：核心磁盤陣列存儲所有系統的數據。該磁盤陣列通過1 對（2 塊）接口卡分別跨接到兩臺光纖交換機上，構成冗余鏈路

    近線存儲設備：近線備份目標磁盤陣列使用采用STAT 磁盤的廉價磁盤陣列，離線備份目標帶庫采用設計方案已有的帶庫。

    11.4.3.2 主存儲系統方案

    目前存儲區域網（SAN）是解決海量存儲問題的主流解決方案，也是本項目建設要求的解決方案，同時也支持NAS 方式。數據中心形式的信息數據庫建設數據庫及其應用系統相關的數據庫即將統一存儲到大容量高性能的存儲設備上，存儲設備與主機群之間通過SAN光纖交換機互聯（具有冗余聯接），同時數據備份設備也通過光纖交換機聯接以提高備份效率，減輕網絡和主機的壓力。

    在本方案中，存儲工程師使用高檔全光纖磁盤陣列為主存儲系統，從用戶的投資、需求綜合分析，推薦了極佳的性能價格比的產品，用戶可以根據性能要求、擴展性要求、價格需求等因素來選擇。

    根據數據中心形式的信息數據庫建設該設計的需求，為了提高主磁盤陣列的性能，在該設計中推薦配備15000RPM 的73GB 磁盤。

    磁盤陣列在各方面均應充分?jǐn)U展，并能夠充分滿足今后業務發展過程中數據遷移、系統容災的要求：

    1）硬件方面

    所有重要部分均應在線擴容??前端接口、磁盤控制卡、緩存、磁盤等。

    2）軟件方面

    可選擇不同的軟件實現性能優化、數據遷移和數據容災等：

• 管理軟件

• 安全控制軟件

• 數據緩存化軟件

• 性能管理套件

• 本地鏡像軟件

• 容災軟件

• 多鏈路負載均衡和故障切換軟件

    3）所有維護和擴容均應在用戶現場、不中斷應用的情況下完成

    11.4.3.3 近線備份系統

    傳統的數據存儲一般分為在線(On-line)存儲及離線(Off-line)存儲兩級存儲方式。所謂在線存儲就是指將數據存放在磁盤系統上，而離線則是指將數據備份到磁帶上。硬盤的優點是速度快，特別是隨機訪問能力強，但單位容量成本高，適合需要頻繁訪問的數據存儲；磁帶善于傳輸流式數據，介質與驅動器相分離的特性決定了其單位容量成本低廉，保存數據的安全性也較高，適合數據備份。

    但隨著數據量的猛增，這種只使用在線和離線兩級存儲的策略已經不能適應企業的需求。一方面，用戶有越來越多的數據在一定時期內仍需要訪問，如果備份到磁帶上，則讀取的速度太慢，而保持在線狀態，又會因訪問頻度不高而占用寶貴的存儲空間；另一方面，用戶要求“備份窗口”越來越小，備份設備要具有更快的速度，以縮短備份時間，而帶基設備與盤基設備相比還不夠快。

    由此產生了數據的分級存儲管理（HierarchicalStorageManagement，HSM）。分級存儲管理是一種將非在線存儲與在線存儲融合的技術。它以數據生命周期的不同階段來決定存儲的位置，從而在在線存儲與離線存儲之間誕生了第三種存儲方式—-近線(Near-line)存儲，使存儲網絡從“在線–離線”的兩級架構向“在線–近線–離線”的三級架構演變。近線存儲的特點是性能接近在線存儲，而成本接近離線存儲。

    根據大型信息數據庫存儲系統分析結果，存儲容量約為16TB，考慮適當冗余和“快照”備份，存儲陣列實配容量應大于20TB，存儲陣列最大擴展容量應不低于64TB。

    基于存儲區域網技術，滿足數據中心形式的信息數據庫建設數據庫和應用系統相關數據庫，以及運行于其上的業務系統、查詢系統、數據分析系統的要求，必須增強數據存儲核心，選擇高性能存儲陣列，LUN 數量應≥2048，系統IOPS≥240000（吞吐量大于1540 M/S）。

    其基本性能需求分析如下：

    1、在存儲系統中，處理器主要完成I/O 處理、Cache 控制管理、數據傳輸控制以及一些智能化的軟件運行功能，處理器的能力直接影響到整個存儲系統的性能?？紤]到不同廠商存儲所采用的CPU 性能差異較大、主處理器所承擔的任務也有所區別，應在給出實際處理器配置數量的同時給出性能指標、承載任務分析，CPU 實配數量不低于16 個。

    2、磁盤本身性能也決定存儲系統整體性能，通常磁盤性能以轉速、尋道時間等技術指標衡量，考慮到性價比，推薦采用15K rpm 的磁盤。

    3、對于數據庫等大數據量訪問應用，緩存越大，性能越好，本項目實配存儲容量應與Cache 的容量配置成比例配置，按大于16GB 考慮，最大可擴展到128GB。

    11.4.4 負載均衡系統設計

    考慮到系統的高并發訪問量和系統應用需求的快速增長，項目建設明確制定了Web 服務層、應用服務層規劃：走橫向擴容、持續發展的道路，以服務器群、交易中間件滿足不斷增長且趨于復雜化的用戶訪問請求、提高訪問處理和響應能力。遵循這一規劃，Web 信息發布層、應用服務層考慮了以下因素：

    1、支持橫向擴容的負載均衡器。

    2、提高系統可靠性的集群或熱備技術應用

    3、各層服務器本身構架、性能、配置要滿足需求。

    本系統中采用業界領先的全千兆負載均衡解決方案：（千兆光纖端口+千兆以太網端口）方案中，可以采用兩臺 IP 應用交換機BIGIP 安全流量交換機6400 作為冗余，為中間件服務器和應用服務器做負載均衡，并且SSL 加速功能。所有服務器均配置冗余千兆網卡與兩臺BIGIP6400 相連，這樣無論是其中的一個服務器網卡故障還是一臺BIGIP6400 故障，都不影響業務的正常運行。

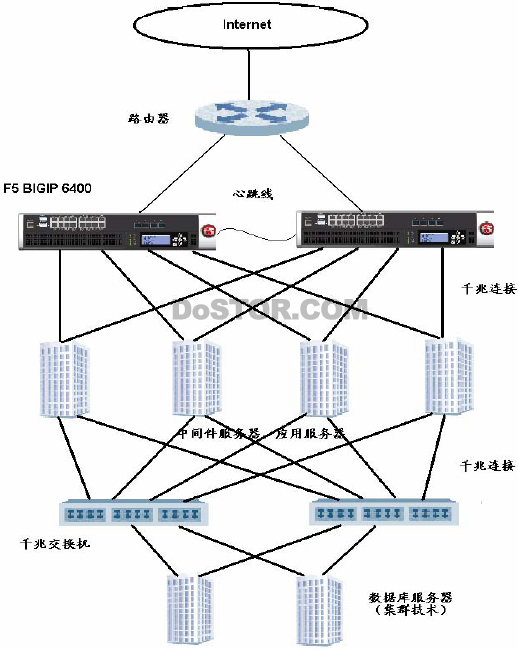

圖11-5 負載均衡設計圖

    方案的特色：

• 實時監控服務器應用系統的狀態，并智能屏蔽故障應用系統

• 實現多臺服務器的負載均衡，提升系統的可靠性

• 提供服務器在線維護和調試的手段

• 可以對服務器提供流量限制和安全保護

    11.4.5 應用服務器、瀏覽服務器和數據處理前置機設計

    應用服務器層主要負責業務邏輯處理，用戶請求的連接處理和數據庫端或其他應用系統的連接處理，以及業務處理過程實現。用戶多層體系結構要求應用服務器與Web 服務器物理獨立，考慮到應用服務器對處理能力、系統穩定性的要求均大大高于數據表現層，關鍵應用采用Unix 服務器，其他應用可考慮刀片式微機服務器，建立多機集群環境。

    本方案中間一的應用服務器采用中檔UNIX 服務器，實配單臺處理能力不低于70000tpmC，中檔UNIX 服務器 采用4 路1.45GHz CPU（可擴≥8 路），8GB 內存（可擴≥64GB），73G 硬盤2 塊，4 塊千兆光纖網卡。

    瀏覽服務器群和數據處理前置機采用工業級刀片服務器，每臺配置2 路Xeon MP2.7GHz CPU（可擴≥4 路），8GB 內存，2 塊73GB 硬盤，2 塊2GB 千兆光纖通道卡。系統架構中該層面應不少于2 臺小型機，4 臺微機服務器，以滿足峰值下信息訪問的需求。
