圖 11-1 數據中心邏輯圖
11.1 概 述
條件：
數據中心形式的信息數據庫建設用戶是用戶生產信息通信網絡的核心和樞紐,也是用戶生產數據中心。按照用戶工作職能的劃分，數據中心形式的信息數據庫建設用戶將承擔網絡運行、系統運行、數據整合、信息服務、安全保障和應用開發等任務，其運行維護質量與工作水平將直接關系到“數據生產系統”所建的信息數據庫和各類應用系統能否充分發揮應用效益，以及生產信息網絡和應用系統能否安全、高效地運行。
根據“數據生產系統”本次建設任務要求，數據中心形式的信息數據庫建設要建設和完善多個基礎性、共享性數據庫和多個重點應用系統。按照生產部下達的建設任務書要求，現有多數服務器的配置已不能滿足運行要求，有關業務部門在制定系統建設方案時都考慮重新配置更高性能的服務器和存儲設備，這樣分散的設備建設將帶來很多弊端：機房、電源、備份系統的重復建設，服務器及存儲設備利用率不高，運行管理人員分散等，勢必造成經費重復投入，維護成本增加，不利于資源的整合和綜合利用。
為此，按照集中整合和資源共享的原則，在數據中心形式的信息數據庫建設用戶統一構建集中式的計算機應用系統數據運行設備平臺，在滿足業務信息系統建設和運行要求的同時，實現用戶服務器和存儲設備資源的集約化管理，提高設備資源的綜合利用和運行管理水平，增強系統和數據的安全性。
11.2 需求分析和設計目標
11.2.1 系統現狀
數據中心形式的信息數據庫 是用戶生產信息通信網絡的核心和樞紐,也是用戶生產數據中心。按照用戶工作職能的劃分，數據中心形式的信息數據庫建設用戶將承擔網絡運行、系統運行、數據整合、信息服務、安全保障和應用開發等任務，其運行維護質量與工作水平將直接關系到“數據生產系統”所建的信息數據庫和各類應用系統能否充分發揮應用效益，以及生產信息網絡和應用系統能否安全、高效地運行。根據“數據生產系統”本次建設任務要求，數據中心形式的信息數據庫建設要建設和完善多個基礎性、共享性數據庫和多個重點應用系統。按照集中整合和資源共享的原則，在數據中心形式的信息數據庫建設用戶統一構建集中式的計算機應用系統數據運行設備平臺，在滿足業務信息系統建設和運行要求的同時，實現用戶服務器和存儲設備資源的集約化管理，提高設備資源的綜合利用和運行管理水平，增強系統和數據的安全性。
隨著多個數據庫和多個應用系統的建成并投入運行，數據中心形式的信息數據庫建設的信息存儲量和查詢量必將急劇上升，業務量也將快速增長，亟待按照技術先進、性能優越、存儲量大、安全穩定、擴展靈活的要求，建設基于多層應用體系架構的集中運行平臺，為數據中心形式的信息數據庫建設數據庫和應用系統的集中運行提供支撐，滿足數據中心形式的信息數據庫建設建設多個數據庫和多個應用系統的需要，實現數據和設備的高度共享，提供有力的信息支持和服務。
系統現有問題假設
在此設定，數據中心形式的信息數據庫建設用戶的軟硬件平臺目前主要存在以下問題：
1、硬件處理能力低，設備老化，維護成本、數據風險增大。數據中心形式的信息數據庫建設用戶目前配備的PC 服務器已使用多年，Unix 服務器系統配置較低。這些服務器性能不高，不能滿足日益增長的業務應用需要。
2、沒有采用先進的多層架構，無法實現統一管理和資源共享，資源利用率低，管理復雜，擴展性不強。由于受管理體制、機制和經費的制約，數據中心形式的信息數據庫建設用戶設備資源需求規劃不足。至目前為止，數據中心形式的信息數據庫建設用戶都是根據應用系統建設的需要，單獨為某個應用系統配置相應的運行設備，導致數據中心形式的信息數據庫建設用戶各個設備自成體系、獨立運行，沒有整合成多層架構體系，無法有效地擴展系統資源。使得各個應用系統無法按照需求動態占用設備資源，一方面硬件資源嚴重短缺，另一方面部分設備資源閑置、無法共享，不能適應動態調整的要求。
3、數據中心形式的信息數據庫建設用戶目前的設備資源不能滿足“數據生產系統”數據庫和應用系統的建設需求。 設計方案“數據生產系統”將在2 年內建設多個應用系統和多個數據庫，即使將目前的硬件資源進行整合和優化，也無法滿足建設需求。據統計，目前數據中心形式的信息數據庫建設存儲的各類信息數據約為4TB，2 年后將達到20TB 的存儲容量，而數據中心形式的信息數據庫建設用戶現有的可用存儲空間已遠遠達不到要求；而數據庫服務器的處理能力將大于500,000 tpmC，現有數據庫服務器的處理能力離這一指標要求相去甚遠。
4、系統抗災能力不足。一方面由于各應用系統分布在各自獨立的設備上運行，且各個設備對可靠性考慮不足，缺乏必要的冗余備份手段，數據缺少高可靠的存儲陣列和容錯策略予以保護，數據備份能力不足。一旦出現嚴重故障導致數據損失、必然導致系統癱瘓，即使能通過脫機備份數據恢復，也必將長時間影響應用系統的正常運轉。
11.2.2 系統總體架構要求

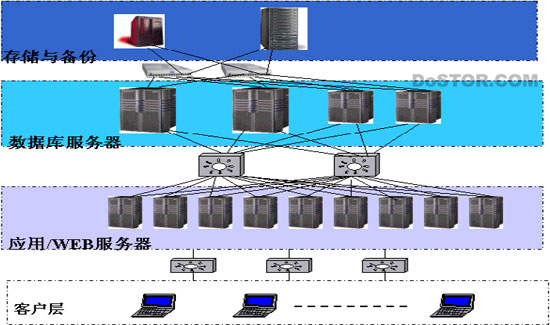

根據設計，按照設備集中、集約管理、滿足應用、方便擴展、安全穩定的要求，今后數據中心形式的信息數據庫建設用戶建設的發展方向是按照先進計算機應用模式建立多層體系結構（N-Tier）的數據中心。數據中心的邏輯結構如下圖所示。
圖 11-1 數據中心邏輯圖
多層體系結構核心應用層組件包括客戶層、應用/WEB 服務器層和數據庫服務器層和存儲備份層。
11.2.2 系統建設目標
根據設計規劃，按照設備集中、集約管理、滿足應用、方便擴展、安全穩定的建設要求，遵循高起點、高標準、高質量的建設原則，立足當前，著眼發展;
在數據中心形式的信息數據庫建設用戶構建統一的集中運行平臺，建立開放式多層架構體系，優化整合現有設備資源，為數據中心形式的信息數據庫建設數據庫和應用系統建設提供統一的運行環境，并實施系統資源的統一管理和維護;
提高硬件設備的集約化管理水平和可擴展能力，增強應用系統和數據的運行效率和管理水平，降低各類應用系統建設成本，滿足數據中心形式的信息數據庫建設數據庫和應用系統的建設需要;
為數據中心形式的信息數據庫建設開展應用系統建設、信息數據集中整合、方便信息分析研判以及信息化建設的健康持續發展奠定良好的硬件設施基礎。
11.2.3 系統建設任務
構建專用存儲系統，集中存儲數據
在多層體系架構中，采用存儲區域網絡技術，構建專用大容量存儲系統，通過區域劃分滿足各類信息數據的集中存儲，保證存儲系統信息存儲的靈活性和可擴展性。
構建統一的數據庫集中運行平臺，提高數據處理能力
按照“運行可靠、性能優良、滿足應用”的要求，在多層體系架構中，建設小型機集群系統，采用并行運行和互為備份的集群技術，保證小型機高效和不間斷運行。同時，通過小型機分區技術，在小型機上構建不同應用數據庫（統一采用Oracle 數據庫）的運行區域，滿足不同應用數據庫系統的運行需要，使各類應用數據庫既集中又相對獨立地運行，以降低不同數據庫之間相互影響，提高數據庫處理能力。
建立多種系統應用平臺，提高集中運行平臺的適應性
按照各類應用系統所需的不同系統運行環境，在多層體系架構中，建立與之相適應的多種系統運行平臺，提供Unix、Windows 或Linux 操作系統平臺上應用服務和Web 瀏覽等應用。通過共享統一的存儲系統，建立如SQL Server 等其他主流數據庫運行平臺，提供數據庫服務。為有關部門的不同應用系統提供相應的運行環境。
整合優化現有計算機設備資源，提高集中管理和應用水平
根據系統建設的整體框架要求，按照數據集中整合和應用的需要，對用戶現有計算機設備資源進行調整，納入統一集中運行管理框架的多層體系架構中。同時，按照設備集中管理的要求，在數據中心形式的信息數據庫建設集中計算機房建成后，將用戶各類服務器及相關設備集中起來，根據不同應用的要求進行整合優化，實行統一的運行和管理。
擴展數據備份系統，提高系統可靠性
數據中心形式的信息數據庫建設數據庫、其它應用數據庫以及衍生的整合分析數據資源是生產機關極其寶貴的重要資源，必須做到安全上的萬無一失，并且各類應用系統要求7×24 小時×365 天不間斷運行，要求基于多層體系架構的集中運行平臺有多層面的系統可靠性保障。集中運行平臺中，所有層面要建立相應的容錯機制，確保設備發生故障或升級維護時系統服務不中斷；設備自身必須具備容錯能力，盡可能在設備一級就能屏蔽大多數故障。此外，構建存儲系統的“快照”復制和磁帶備份系統，包含專業的數據備份系統、備份管理策略與手段，通過在現有備份系統基礎上進行擴展，實現信息數據的快速備份和統一的常規備份以及高效的數據恢復，使集中運行平臺具備高效、全面?zhèn)浞輸?shù)據的能力，保證信息數據的安全可靠。
建立集中運行管理機制，實現設備和系統資源的統一管理
按照計算機應用系統和數據集中運行的要求，建立設備和系統的集中運行管理機制，實現對集中設備和系統的性能監控、配置優化和維護服務的統一運行管理，確保設備和系統的高效、可靠和安全地運行，提高對設備和系統的運行管理水平。
