正文


    1.容災方案目的


    隨著信息化建設的不斷發展，人們已經越來越意識到數據的重要性。數據的價值體現有兩個前提，既數據的安全和可用。這就要求數據信息系統具有高可用性?；谶@種認識，各種存儲技術被快速發展起來。保證數據的安全性有專業存儲系統和備份解決方案。RAID技術提供了存儲系統的數據容錯能力，專業存儲系統不但使用RAID技術保護用戶的數據而且在系統方面還有很多高可靠性的保障，比如硬件冗余、內部無線纜連接以及數據存取路徑冗余等等。而備份解決方案極大的提高了數據的安全性。對于數據的損壞或丟失都可以恢復。在服務器應用層，如果服務器出現故障就會導致數據不可訪問，數據的價值同樣得不到體現，因此保證服務器應用的高可用也極為重要，而多服務器的集群技術就完全可以解決這個問題，目前最多的應用最多的是兩個節點的集群：雙機高可用解決方案。經過這些技術的應用，對于用戶數據中心的各種故障可能性都可以很好的解決，保證了數據的安全性和可用性。


    上述的解決方案都是針對數據中心的，在數據中心范圍內可以保證系統的正常運行。但當數據中心遭受災難時，所有的應用和數據都會遭到損壞，也就無法繼續提供服務了，而且在這種情況下，系統重建的時間會很長，對于現在的大型企業的應用服務，這無疑會對企業的生產經營活動產生巨大影響，嚴重的會造成公司企業的倒閉。這種例子在美國911事件中多不勝數。有了這些教訓人們對數據的安全性和應用的可持續性更加重視了，而解決數據中心級的高可用性就要靠容災解決方案來實現。容災解決方案保證在數據中心遭受災難時可以有災備中心繼續提供數據和應用服務，使各種商業應用保持正常運轉，在911事件中，使用容災解決方案的企業的業務和數據都沒受到嚴重影響，可以在短時間內恢復應用服務。


    由此可見，在這個數據重要性極度受到關注的今天，容災方案是多么的重要。特別是對于大型分步式的經營機構和承載關鍵應用的系統，比如大型企業和電信、銀行等關系國計民生的系統。


    2.容災方案的實現方式和區別


    伴隨著技術的發展，容災的解決方案也經歷了一個比較長的發展過程。目前來看有幾種主要的容災方式。


    1)磁帶備份容災


    一般需要和備份系統配合。將數據在本地的數據中心備份到磁帶后運送的異地的災備中心存放，災備中心負責對磁帶進行管理。


    這種方式主要由備份軟件來實現。其特點是投資少，除去磁帶的運送和存放外，其他步驟可實現自動化管理。但容災時需要的恢復時間比較長，實時性比較低，由于備份的頻率不會太頻繁，數據的丟失量也比較多。


    2)數據復制容災


    將數據中心的數據實時的復制到災備中心。


    目前可以在存儲系統的多個層面實現數據復制。可以通過在兩地的服務器上安裝實時復制軟件實現基于服務器的復制方式；可以使用一些帶有數據復制功能的存儲交換機實現遠程交換機之間的數據復制；還可以基于存儲系統實現存儲系統之間的數據復制，這需要功能比較完善的存儲系統。


    這是目前比較常用的容災方式，可選擇性多?；谲浖膶?shí)現方式投資最少，但性能一般。使用交換機是一個比較不錯的選擇，但現在處于發展階段，目前多用于ISCSI的存儲交換機，普遍造價較高。由存儲系統完成數據復制功能是最常見的選擇，性能也最好，完全后臺運行不會影響主機系統。而且實現簡單，如果用戶使用這種存儲產品就不會在容災方面進行專門投資，相對來說性價比最好。


    3)應用遠程容災


    實現遠程實時的數據中心之間的應用切換。一般在服務器上安裝相應的軟件實現，需要和基于服務器的軟件復制方案結合使用，由復制軟件實現遠程的數據復制。


    這種容災方式一般需要購買整體的軟件解決方案保證數據復制和應用切換的完全兼容。其中要使用專門的卷管理系統和文件系統，需要對服務器端做較低層的設定，可能會對現有的系統進行停機，相對來說實現比較復雜。但自動化的功能更完善。


    3.基于浪潮CX500存儲系統的容災方案


    由上面的分析可見，針對目前的技術和市場現狀，使用基于存儲系統的數據復制容災方案性價比較好。所以本期我們推薦使用浪潮CX500存儲系統的容災方案。


    浪潮CX500作為CX系列中的高階產品，可支持多主機與操作系統，如HP®-UX、IBM® AIX、SGI、Irix和TRUS-64，可提供高達760MB/s、120000IOPS的優越緩存性能，可在26U空間中提供17.5TB（采用FC硬盤驅動器）或28.4TB（采用ATA硬盤驅動器）存儲空間，完全滿足當前應用的數據存儲需求并預留升級空間。CX500可以通過MirrorView軟件使系統獲得數據復制功能，支持本地或異地的數據復制，進而可實現災難恢復。MirrotView可在CX系列存儲系統之間執行單向或雙向遠程數據鏡像。


    MirrorView支持同步復制方式，通過應用程序的逐個I/O連續地復制數據，以最大程度地提高數據的可用性。MirrorView也支持異步復制數據可不受應用程序 I/O 的限制，從而確?？苫謴?fù)性并延伸距離，同時減少網絡帶寬需求。因此MirrorView可支持通過光纖或和較低成本的 IP 通信鏈路部署遠程鏡像解決方案 。

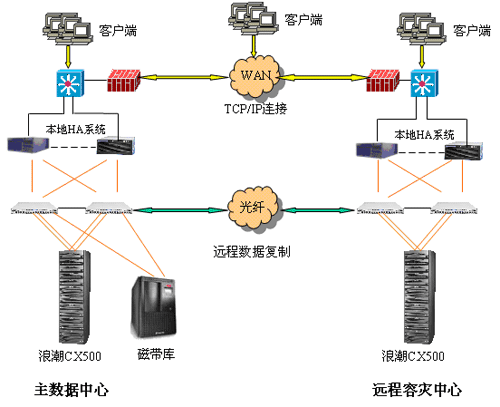

    上圖中的核心部分由浪潮CX500數據中心級的智能存儲平臺、浪潮存儲網絡交換機構成，主機通過光纖和浪潮 SAN光纖交換機和存儲連接，提供全面的存儲服務的整體解決方案。


    在遠離現在主數據中心和遠程容災中心安裝二臺浪潮CX500磁盤陣列。將主數據中心的浪潮CX500與遠程容災中心的浪潮CX500通過交換機之間的支持長距離的長波單模光纖連接到一起，將交換機的分區管理進行調整，使得兩個中心的交換機構成一個單一的Fabirc，從而使兩端的磁盤陣列可以互相通訊。每臺浪潮CX500磁盤陣列安裝運行MirrorView軟件，通過管理軟件Navisphere管理軟件將需要鏡像同步的卷組連接到一起，從而完成磁盤陣列之間的數據同步。


    此方案支持的距離根據數據中心間的連接方式不同而不同。在35KM內可以使用長波單模光纖連接進行同步方式的復制，而通過DWDM可以將光纖的連接擴展到200公里的距離，如果使用異步方式的復制可以通過存儲網關進行協議轉化，從而可以通過基于IP的廣域網進行連接，這在理論上可以實現無限制距離的遠程容災。
