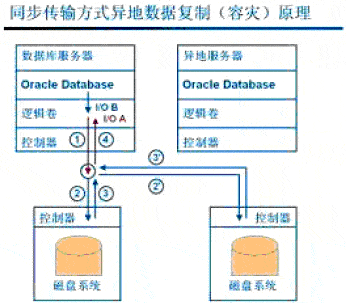

圖 7-1 同步數據的一個實例
有關同步數據容災，在傳統意義上講，就是通過容災軟件（可以含在硬件系統內），將本地生產數據通過某種機制復制到異地。從廣義上講，同步數據容災是指在異地建立起一套與本地數據實時同步的異地數據。
從圖7-1可以看出，采用同步傳輸方式進行異地數據容災的過程包括：
1. 本地主機系統發出第一個I/O 請求A；
2. 主機會對本地磁盤系統發出I/O 請求；
3. 本地磁盤系統完成I/O 操作，并通知本地主機“I/O 完成”；
4. 在往本地I/O 的同時，本地系統（主機或磁盤系統）會向異地系統發出I/O 請求A；
5. 異地系統完全I(xiàn)/O 操作，并通知本地系統“I/O 完成”
6. 本地主機系統得到“I/O 完成”的確認，然后，發出第二個I/O 請求B。
圖 7-1 同步數據的一個實例
不同的異地數據復制技術的實現方式是不同的，包括：
基于主機邏輯卷層的同步數據復制方式（軟件復制方式）；
基于磁盤系統I/O 控制器的同步數據復制方式（硬件復制方式）；
首先，描述基于主機邏輯卷的同步數據復制方式。
基于主機邏輯卷的同步數據復制方式以VERITAS Volume Replicator（VVR）為代表，VVR是集成于VERITAS Volume Manager（邏輯卷管理）的遠程數據復制軟件，它可以運行于同步模式和異步模式。在同步模式下，其實現原理如下圖：

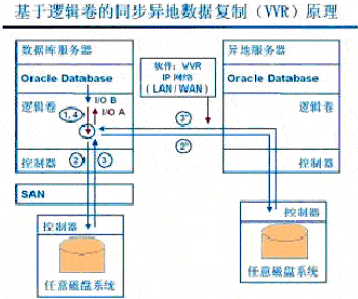

圖7-2 基于邏輯卷的數據復制實例
當主機發起一個I/O 請求A 之后,必然通過邏輯卷層，邏輯卷管理層在向本地硬盤發出I/O請求的同時，將同時通過TCP/IP 網絡向異地系統發出I/O 請求。其實現過程如下：
1. 本地主機系統發出第一個I/O 請求A；
2. 主機邏輯卷層會對本地磁盤系統發出I/O 請求；
3. 本地磁盤系統完成I/O 操作，并通知本地邏輯卷“I/O 完成”；
4. 在往本地磁盤系統I/O 的同時，本地主機系統邏輯卷會向異地系統發出I/O 請求A；
5. 異地系統完成I/O 操作，并通知本地主機系統“I/O 完成”
6. 本地主機系統得到“I/O 完成”的確認，然后，發出第二個I/O 請求B。
其次，考察基于磁盤系統的同步數據復制功能
基于磁盤系統的同步數據復制功能實現異地數據容災，如SRDF 和PPRC。這兩個軟件運行的平臺是磁盤系統，部署這樣的系統必須要求在兩端采用相同種類的磁盤系統。

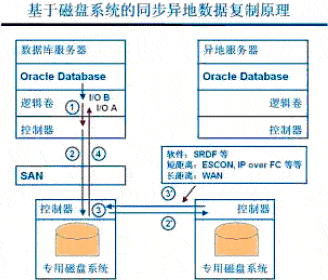

其同步數據復制的實現原理如下圖：
當主機發出一個I/O 請求A 之后，I/O 進入磁盤控制器。該控制器在接到I/O 請求后，一方面會寫入本地磁盤，同時利用另一個控制器（或稱通道），通過專用通道（如：ESCON）、FC光纖通道（IP over FC）或者租用線路，將數據從本地磁盤系統同步的復制到異地磁盤系統。其實現過程如下：
1. 本地主機系統發出第一個I/O 請求A；
2. 主機對本地磁盤系統發出I/O 請求；
3. 在往本地磁盤系統I/O 的同時，本地磁盤系統會向異地磁盤系統發出I/O 請求A；
4. 本地磁盤系統完成I/O 操作；
5. 異地系統完成I/O 操作，并通知本地磁盤系統“I/O 完成”
6. 本地次盤系統向主機確認“I/O 完成”，然后，主機系統發出第二個I/O 請求B。
