隨著銀行業務數據上收工作的進行，越來越多的數據在分行和總行集中存儲、處理、調用和分析。面對如此巨大、重要的數據，傳統備份方式不能滿足業務和安全的需要，且很難對整合的數據進行本地或異地的移植、分析，只有采用最先進的高速備份系統才能滿足需求。

    國內某知名銀行在當今眾多的新型備份技術和設備中，進行了嚴格測試和精密篩選，最終選擇了美國SEAPTON有限公司的 S2100-ES2虛擬磁帶庫（Virtual Tape Library, VTL）和美國VERITAS公司的VERITAS NetBackup備份軟件來組建一個先進、快速、穩定、安全的備份系統。經過實踐證明，這兩款產品以各自優異的表現、理想的協同工作效率獲得了用戶青睞。

    解決方案

    本解決方案將備份作業切分為兩個部分：第一部分利用快速的虛擬磁帶庫設備在VERITAS軟件的控制下進行數據備份，在規定的時間內，按照用戶要求快速完成將數據備份；第二部分仍然在VERITAS軟件控制下，針對已完成備份的數據中需要進行長時間保存的數據，利用Vault功能，在不占用業務主機資源的情況下，運用虛擬磁帶庫匹配物理磁帶庫進行數據復制，做離線保存。數據恢復作業同樣分為兩個部分：從虛擬磁帶庫做快速恢復，從物理磁庫做離線數據恢復。

    銀行的備份網絡系統采用LAN和SAN網絡結合的方式，對應用相對較少的系統采用LAN客戶端的方式，而對于重要的業務采用基于SAN(LAN Free)的方式傳輸，極大地減少了網絡上的數據流量，保證了主機I/O性能、處理能力以及網絡的帶寬，真正實現了LAN Free的數據備份。

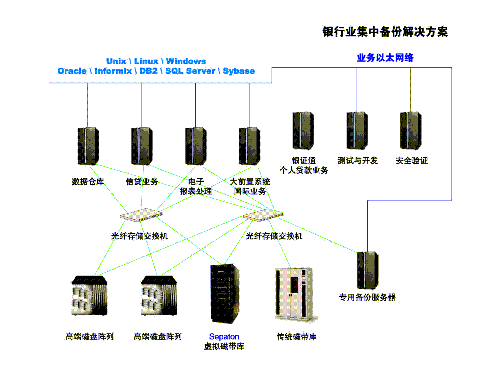

    該項目中數據備份/恢復系統的拓?fù)浣Y(jié)構如下圖所示：

    由于SEPATON S2100-ES2具備150MB/s?D1.2GB/s持續備份/恢復的優異性能，即最大速度下1小時可以備份4.3TB數據，備份恢復速度1：1，這樣，使用戶大數據量的備份/恢復能夠同等時間內完成。另外，每個ES2可以有4個分布工作節點，每個分布工作節點包括2個用于連接用戶設備的SRE節點，每個SRE節點有一個支持2Gb/s 速度的光纖通道接口。全部4個分布節點工作的時候，最大可以仿真64個磁帶庫，256個驅動器，每建立一個虛擬存儲池可以仿真5000~8192盤磁帶，磁帶的容量完全由客戶個性化定制。ES2除了其備份/恢復速度快、兼容性強、易于擴容的優點得到用戶認同外，其獨有的ReadyRestore軟件更提供了強大的功能，如綜合全量備份、終端用戶恢復、基于內容的壓縮、多點備份/恢復、鏡像備份等。

    應用效果

    在使用本方案之前，銀行曾經嘗試過使用傳統磁帶庫進行備份，但是結果表明不能滿足需求。由于應用系統留給備份工作的時間是十分有限的，從平均業務運行的時間來看，只有大約3.5個小時許可備份使用主機的系統資源和調用數據資源，而在其他時間，出于處理性能和安全的考慮，資源將長時間的被種類繁多的不間斷應用業務使用。面對已經積累下來的巨大數據量，采用傳統的備份方式不可能在如此短的備份窗口時間內完成任務。

    采用本方案后，根據用戶現場實測，在SEPATON S2100-ES2和VERITAS NetBackup 配合使用的情況下，備份DB2 數據庫120GB數據，使用單數據流、單個虛擬磁帶驅動器進行備份，20分鐘內即完成備份，平均速度在100MB/s。在并發數據流和多虛擬驅動器并發工作時，按照用戶要求，在3.5小時內完成多個數據庫的，數據總量超過4TB的數據備份（其中有一個數據庫的數據就有3TB），以及超過2.5TB的報文數據備份。由于采用ES2的綜合全量備份功能，大大削減了直接生成新全量備份、由增量備份和原有全量備份生成合成全量備份所需的時間，節約了存儲容量資源，并使得VERITAS NetBackup新的合成備份更加有效率，如虎添翼，再其高效的基礎上，更加快速地完成備份。ES2基于內容的壓縮功能用戶的文件系統按照1：21的比例進行壓縮備份，大大節約了存儲空間。使用基于網絡瀏覽器的圖形化用戶管理界面，實時的部件故障電子郵件報警，支持SNMP管理，設備蜂鳴器自動告警機制，管理員體驗到了輕松管理。

    VERITAS NetBackup軟件靈活的管理界面、強大的設備管理功能和開放性策略，以及BMR，Advance Client等軟件，從根本上滿足了用戶關心的主機資源保護、處理繁多容量大的小文件等需求。特別是VERITAS的BMR功能大大保護了主機資源。

    本方案不但支持用戶現有的SAN/LAN混合環境，從擴展性的角度看，SEPATON ES2 產品可以輕松從3.5TB?D1000TB進行擴容，VERITAS備份軟件產品對于增加備份節點、備份設備、新應用等都有相應的平滑過渡方案。所以，從客戶選用SEPATON&VERITAS產品的時刻開始，就永遠消除了銀行系統中對于數據備份的后顧之憂。

    美國SEPATON有限公司做為專業的VTL生產廠商，從2002年開始推出S2100系列產品，在該行業擁有最早的歷史和經驗。經過長時間的錘煉與驗證，其產品擁有最穩定成熟的技術，其技術優勢明顯高于其他競爭產品。SEPATON基于VERITAS NetBackup軟件開發了自己特有的專利性功能，使其與VERITAS NetBackup軟件協同工作可以達到最優化的效率，提升了軟件的功能，現已成為全球VERITAS NetBackup備份解決方案的最好合作伙伴。S2100系列產品以其強大的虛擬功能，優越的性能也成為VERITAS NetBackup軟件開發實驗室的主要測試設備。SEPATON與VERITAS會繼續簽手合作，在銀行、保險、電信行業為用戶提供完整的數據備份/恢復解決方案。
