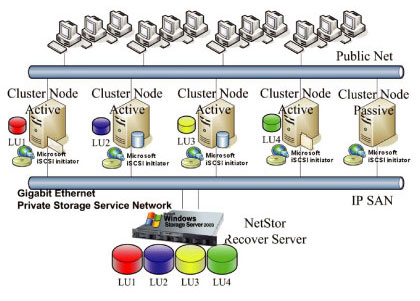

圖中五臺Windows 2003 Advance Server服務器通過專用的以太網連接Windows Storage Server for NetStor Cluster，根據群集系統的需求，Windows Storage Server for NetStor Cluster分配出四個Logical Drive分別作為四個不同應用的共享磁盤使用，服務器通過Microsoft iSCSI Initiator進行iSCSI協議的轉化與處理?；贗P-SAN的Cluster解決方案更易于部署，每個IP-SAN節點的總和投入成本和FC-SAN相比要降低許多!

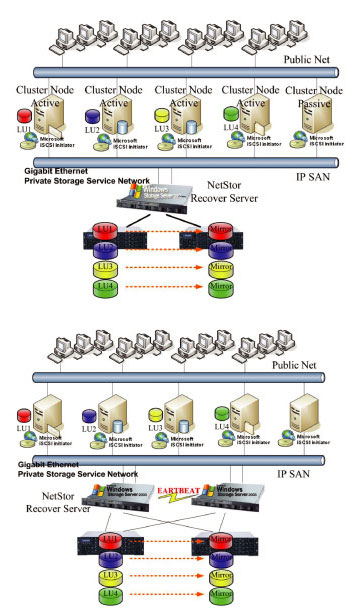

NetStor Storage Server for Cluster Application作為一個存儲管理平臺，可以連接更多的存儲設備，通過對提供給應用服務器使用的邏輯磁盤進行鏡像，一旦源數據盤出現物理故障，NetStor Storage Server for Cluster Application會自動I/O鏡像數據，以確保Cluster系統的正常運行！

NetStor Storage Server for Cluster Application本身也可以支持Cluster技術，兩臺NetStor Storage Server for Cluster Application可以通過構建Cluster系統來確保硬件上的完全可用性；任何一臺NetStor Storage Server for Cluster Application出現故障無法對應用服務器提供iSCSI磁盤服務時，另外一臺NetStor Storage Server for Cluster Application會自動接管故障NetStor Storage Server for Cluster Application的iSCSI磁盤服務，保證服務器對于磁盤I/O的可靠性！
