升級之后，常州商業銀行還實現了銀行業務的整合工作。常州商行主要業務可以分為三大塊：對公業務、儲蓄業務和卡業務，原來由于受到性能的限制，姚先生只能將對公業務和儲蓄業務放置到HP小型機組成的雙機上運行，而卡業務不得不單獨運行在其它的IA服務器上。

    此次升級之后，三大業務全部被整合到一臺服務器上運行，通過ESS800進行統一的數據存儲管理，并且利用SAN實現高性能的時時備份。

    從數據中挖金子

    對于數據的價值，姚先生作了一個十分恰當?shù)谋扔?D如果要預知未來一天的天氣情況，必須要擁有過去幾十年的氣象資料作為支持。

    銀行也是如此，無論是開設新的業務還是進行數據篩選分析等操作，都需要有大量的交易數據進行支撐。但是以往受到容量的限制，很多數據都只能眼看著白白浪費掉了。

    姚先生表示，升級后的系統有了更大的容量和性能用來實現數據倉庫，能為新業務的開展和領導決策夠提供有價值的數據支持。

    十二小時完成系統上線

    當記者問到此次升級耗時多久、對銀行的業務造成了怎樣的影響時，姚先生非常高興地告訴記者，這次系統切換只用了12個小時的時間，對銀行業務基本沒有造成影響。

    姚先生談到，一般銀行進行類似的升級，基本上需要停業2、3天的時間，而常州商行只用了12個小時。主要的原因是常州商行的數據量較少，系統進行備份的時間相對短一些。而且常州商行并沒有采用新舊系統并行的方式來進行升級，業務系統直接由新系統接管，這也縮短了系統切換的時間。

    不過在采訪中，姚先生也強調系統切換不能盲目圖快，還是要根據應用環境的不同選擇相應的方法。特別是針對銀行用戶而言，許多業務都存在著不可逆的特性，實施的過程要非常謹慎，前期的備份工作一定要做好。

    選型與實施

    升級前常州商行系統平臺中存在的不足主要有兩方面：

    存儲系統方面：原有存儲系統采用了和主機服務器一同配置的磁盤陣列，存儲容量和讀寫性能在擴展性、可靠性和可用性上，都無法滿足數據中心存儲的要求。在銀行數據集中、整合的要求下，需要一個高性能、高擴展的存儲系統，滿足不同平臺、不同應用集中存儲的需要。

    備份系統方面：現有系統沒有配置數據備份軟件和設備，通過管理員手工對系統進行備份和管理。對銀行而言，靠簡單的備份手段進行人工備份是不可靠的。

    一旦發生意外事件或誤操作，出現不可恢復的數據破壞，將對整個常州商行信息系統造成災難性后果。

    方案設計要點

    此次常州商行的系統升級由南京金中天計算機網絡有限公司負責實施，記者也電話聯系了該公司的總經理岳忠明先生。岳先生提到，常州商行作為全市系統的數據中心，要滿足對整個系統用戶的服務要求，必須保證整個系統平臺的效率、可靠性和可用性、安全性以及可擴展性。

    在數據存儲方面，首先要保證數據的物理安全。通過建立基于SAN體系結構的光纖磁盤陣列系統，除了能保護存儲數據的安全外，還可以提高數據的吞吐率，便于數據集中存儲，滿足用戶對7×24的可用性和數據保護能力的需求。這一系統還可以提供高效的災難恢復解決方案，進一步保護數據資產。

    數據備份方面，核心是要保證系統數據的邏輯安全。數據備份能夠實現對系統的邏輯錯誤和系統數據的人為誤操作、應用的邏輯錯誤等方面的保護。

    在備份方式的選擇上，需要選擇能夠自動進行備份作業的專業設備，通過專用備份軟件實施無人值守的自動化備份。這樣，常州商行可以根據需要，制定和調整備份策略，由備份系統自動完成全系統范圍內重要數據的備份。

    存儲系統選型

    對于需要聯機訪問的大數據量存儲，其存儲設備首選磁盤陣列。這種設備具有RAID功能，支持硬件部件在線更換和擴充，存儲容量大且讀寫速度快。

    常州商行的應用是典型的基于數據庫的應用系統，對磁盤I/O的要求要大。因此，在選擇磁盤陣列產品時，除了一般意義上的數據保護功能外，還需考慮到磁盤陣列自身的冗余保護能力、存儲容量的可擴展性、數據處理性能以及用戶的投資保護。

    基于以上分析，常州商行的存儲系統采用了一臺SAN架構的IBM ESS 800（“銀鯊”）磁盤陣列作為系統核心數據存儲設備。

    在系統中，ESS 800與兩臺p670服務器通過雙路冗余光纖通道進行連接。每臺p670服務器安裝兩塊光纖通道卡，連接兩個SAN交換機，ESS 800也通過兩根光纖分別與兩臺SAN交換機連接，保證主機到存儲系統間無單點故障。（見圖2）

    此套ESS 800配置了32塊10000rpm 72.8GB硬盤，組成4個RAID5磁盤組：其中2組每組由8塊硬盤組成，另2組每組由7塊硬盤組成，剩余2塊硬盤設為Spareset disk。

    任何RAID組中硬盤出現故障，Sparesets組中的硬盤都能夠自動替換故障盤并恢復盤中數據。

    其中一組RAID供ORACLE數據庫使用（約500GB），用于存放ORACLE數據庫文件。另外一組RAID中劃出約200GB的空間作為一個LUN，構成NFS文件系統供2臺P670服務器使用，用于存放ORACLE數據庫的歸檔日志文件。

    在第三組RAID中，劃出2個各為200GB的空間作為LUN，分別用于Linux系統和Windows系統使用，剩余空間作為各文件系統的備用空間。

    備份系統選型

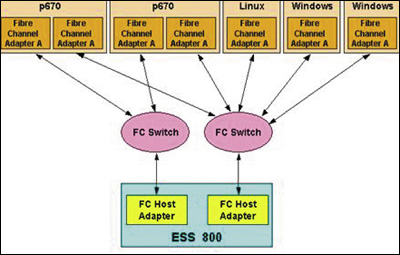

圖2　存儲系統與主機之間全部采用雙路連接

    為數據作備份就如同購買保險，而能在多大程度上挽回損失，取決于備份策略和備份工作的執行情況。

    SAN備份是一種徹底解決需要占用LAN網絡帶寬問題的解決方案，也稱為LAN-Free備份。它將磁帶庫和磁盤陣列作為獨立的光纖節點，備份時，數據流直接從磁盤陣列傳到磁帶庫內，無需占用網絡帶寬。

    常州商行的備份系統由磁帶庫和備份軟件所構成。由于備份作業中數據傳輸量較大，為了不影響網絡傳輸性能，常州商行采用了支持LAN-Free的IBM 3583磁帶庫，通過光纖通道直接連接到SAN存儲網絡上。

    常州商行的備份軟件采用VERITAS NetBackup DataCenter數據備份軟件，利用一臺系統負荷較小的Windows服務器作為備份管理服務器，擔當SAN Master Server。通過它可以對整個數據庫和應用系統的備份工作進行集中管理、監控。

    在備份方式上，由于IBM服務器中運行的數據庫和Linux、Windows服務器上的數據量較大，采用LAN-Free方式進行備份，所有的數據通過光纖備份到磁帶庫系統中。其它服務器上的文件可采用網絡備份方式進行數據備份。

    考慮到常州商行對備份系統容量的需求，在IBM 3583 LTO光纖磁帶庫中配置有80盤數據帶、3盤清洗帶。

    系統實施

    選型規劃完畢后，常州商行的存儲及備份系統進入到實施階段，存儲系統的實施工作分為以下幾步：首先，在完成ESS800硬件連接和與SAN交換機的連接后，將其進行加電自檢，通過控制臺進行必要的設置。通過ESS Specialist提供的WEB管理環境，實現對ESS系統的狀態檢查、邏輯構造設置。

    第二步，進行ESS邏輯磁盤組的定義、RAID類型定義、ESS主機的定義操作。

    第三步，配置HOST ADAPTER（主機適配器）、系統的初始化和卷配置，并將卷分配到各邏輯主機。

    備份系統采用一臺PC服務器為備份服務器，通過SAN環境連接和管理磁帶庫，數據通過該服務器直接備份到磁帶庫中。同時，它負責整個備份系統的管理，包括備份策略的制訂、備份數據庫的保存等。（見圖3）

    兩臺IBM UNIX小型機作為SAN Media Server安裝Oracle Agent，以實現在線備份數據庫。另外兩臺PC服務器作為SAN Media Server，實現LAN-Free備份，其它服務器安裝NetBackup Client。

    實施時首先進行IBM 3583磁帶庫的安裝與自檢：在PC服務器上安裝Windows NT/2000操作系統，配置好光纖通道卡后，連接外置磁帶庫IBM 3581。將此PC服務器作為備份的主服務器，安裝NetBackup DataCenter Master Server，存儲和管理備份配置信息。

    備份服務器上需安裝ORACLE數據庫軟件，作為Catalog數據庫，記錄相應的備份信息。

    在兩臺p670服務器端安裝VERITAS NBU SAN Media Server軟件，用于訪問SAN架構的3583磁盤陣列。還要安裝VERITAS NBU UNIX客戶端軟件用于備份系統文件以及VERITAS NBU UNIX Oracle Agent軟件備份數據庫數據。

    在Windows、Linux服務器平臺上安裝VERITAS NBU Media Server客戶端軟件。

    隨后從備份服務器中進入VERITAS NBU管理界面，識別備份設備，制定備份策略，監控備份任務執行情況。最后，進行備份系統的備份和恢復測試。

圖3　由PC服務器、磁盤系統與磁帶系統組成的備份系統

    制定備份策略

    若要詳細、歷史地記錄數據，并在特定情況下能夠恢復特定時期的數據，還要保證數據備份的頻率、以及備份介質上數據的保存時間，需要制定合理的備份策略。    為了盡可能減少備份操作對業務的影響，常州商行將主要的備份操作安排在業務較少的夜間進行。

    對數據庫內的數據，常州商行采取3日差分備份的方式。由于系統中的服務器數據交換和信息更新都不頻繁，每天只有少量的更新數據，做3日增量備份記錄每日系統的最新信息能夠滿足要求。

    這種方式也十分有利于系統恢復，系統管理員結合最近一次的全備份，只用兩盤磁帶就可以恢復整個系統。

    升級前常州商行系統平臺中存在的不足主要有兩方面：

• 存儲系統方面：原有存儲系統采用了和主機服務器一同配置的磁盤陣列，存儲容量和讀寫性能在擴展性、可靠性和可用性上，都無法滿足數據中心存儲的要求。在銀行數據集中、整合的要求下，需要一個高性能、高擴展的存儲系統，滿足不同平臺、不同應用集中存儲的需要。


• 備份系統方面：現有系統沒有配置數據備份軟件和設備，通過管理員手工對系統進行備份和管理。對銀行而言，靠簡單的備份手段進行人工備份是不可靠的。

    一旦發生意外事件或誤操作，出現不可恢復的數據破壞，將對整個常州商行信息系統造成災難性后果。

    方案設計要點

    此次常州商行的系統升級由南京金中天計算機網絡有限公司負責實施，記者也電話聯系了該公司的總經理岳忠明先生。岳先生提到，常州商行作為全市系統的數據中心，要滿足對整個系統用戶的服務要求，必須保證整個系統平臺的效率、可靠性和可用性、安全性以及可擴展性。

    在數據存儲方面，首先要保證數據的物理安全。通過建立基于SAN體系結構的光纖磁盤陣列系統，除了能保護存儲數據的安全外，還可以提高數據的吞吐率，便于數據集中存儲，滿足用戶對7×24的可用性和數據保護能力的需求。這一系統還可以提供高效的災難恢復解決方案，進一步保護數據資產。

    數據備份方面，核心是要保證系統數據的邏輯安全。數據備份能夠實現對系統的邏輯錯誤和系統數據的人為誤操作、應用的邏輯錯誤等方面的保護。

    在備份方式的選擇上，需要選擇能夠自動進行備份作業的專業設備，通過專用備份軟件實施無人值守的自動化備份。這樣，常州商行可以根據需要，制定和調整備份策略，由備份系統自動完成全系統范圍內重要數據的備份。

    存儲系統選型

    對于需要聯機訪問的大數據量存儲，其存儲設備首選磁盤陣列。這種設備具有RAID功能，支持硬件部件在線更換和擴充，存儲容量大且讀寫速度快。

    常州商行的應用是典型的基于數據庫的應用系統，對磁盤I/O的要求要大。因此，在選擇磁盤陣列產品時，除了一般意義上的數據保護功能外，還需考慮到磁盤陣列自身的冗余保護能力、存儲容量的可擴展性、數據處理性能以及用戶的投資保護。

    基于以上分析，常州商行的存儲系統采用了一臺SAN架構的IBM ESS 800（“銀鯊”）磁盤陣列作為系統核心數據存儲設備。

    在系統中，ESS 800與兩臺p670服務器通過雙路冗余光纖通道進行連接。每臺p670服務器安裝兩塊光纖通道卡，連接兩個SAN交換機，ESS 800也通過兩根光纖分別與兩臺SAN交換機連接，保證主機到存儲系統間無單點故障。（見圖2）

    此套ESS 800配置了32塊10000rpm 72.8GB硬盤，組成4個RAID5磁盤組：其中2組每組由8塊硬盤組成，另2組每組由7塊硬盤組成，剩余2塊硬盤設為Spareset disk。

    任何RAID組中硬盤出現故障，Sparesets組中的硬盤都能夠自動替換故障盤并恢復盤中數據。

    其中一組RAID供ORACLE數據庫使用（約500GB），用于存放ORACLE數據庫文件。另外一組RAID中劃出約200GB的空間作為一個LUN，構成NFS文件系統供2臺P670服務器使用，用于存放ORACLE數據庫的歸檔日志文件。

    在第三組RAID中，劃出2個各為200GB的空間作為LUN，分別用于Linux系統和Windows系統使用，剩余空間作為各文件系統的備用空間。

    備份系統選型

    為數據作備份就如同購買保險，而能在多大程度上挽回損失，取決于備份策略和備份工作的執行情況。

    SAN備份是一種徹底解決需要占用LAN網絡帶寬問題的解決方案，也稱為LAN-Free備份。它將磁帶庫和磁盤陣列作為獨立的光纖節點，備份時，數據流直接從磁盤陣列傳到磁帶庫內，無需占用網絡帶寬。

    常州商行的備份系統由磁帶庫和備份軟件所構成。由于備份作業中數據傳輸量較大，為了不影響網絡傳輸性能，常州商行采用了支持LAN-Free的IBM 3583磁帶庫，通過光纖通道直接連接到SAN存儲網絡上。

    常州商行的備份軟件采用VERITAS NetBackup DataCenter數據備份軟件，利用一臺系統負荷較小的Windows服務器作為備份管理服務器，擔當SAN Master Server。通過它可以對整個數據庫和應用系統的備份工作進行集中管理、監控。

    在備份方式上，由于IBM服務器中運行的數據庫和Linux、Windows服務器上的數據量較大，采用LAN-Free方式進行備份，所有的數據通過光纖備份到磁帶庫系統中。其它服務器上的文件可采用網絡備份方式進行數據備份。

    考慮到常州商行對備份系統容量的需求，在IBM 3583 LTO光纖磁帶庫中配置有80盤數據帶、3盤清洗帶。

    系統實施

    選型規劃完畢后，常州商行的存儲及備份系統進入到實施階段，存儲系統的實施工作分為以下幾步：首先，在完成ESS800硬件連接和與SAN交換機的連接后，將其進行加電自檢，通過控制臺進行必要的設置。通過ESS Specialist提供的WEB管理環境，實現對ESS系統的狀態檢查、邏輯構造設置。

    第二步，進行ESS邏輯磁盤組的定義、RAID類型定義、ESS主機的定義操作。

    第三步，配置HOST ADAPTER（主機適配器）、系統的初始化和卷配置，并將卷分配到各邏輯主機。

    備份系統采用一臺PC服務器為備份服務器，通過SAN環境連接和管理磁帶庫，數據通過該服務器直接備份到磁帶庫中。同時，它負責整個備份系統的管理，包括備份策略的制訂、備份數據庫的保存等。（見圖3）

    兩臺IBM UNIX小型機作為SAN Media Server安裝Oracle Agent，以實現在線備份數據庫。另外兩臺PC服務器作為SAN Media Server，實現LAN-Free備份，其它服務器安裝NetBackup Client。

    實施時首先進行IBM 3583磁帶庫的安裝與自檢：在PC服務器上安裝Windows NT/2000操作系統，配置好光纖通道卡后，連接外置磁帶庫IBM 3581。將此PC服務器作為備份的主服務器，安裝NetBackup DataCenter Master Server，存儲和管理備份配置信息。

    備份服務器上需安裝ORACLE數據庫軟件，作為Catalog數據庫，記錄相應的備份信息。

    在兩臺p670服務器端安裝VERITAS NBU SAN Media Server軟件，用于訪問SAN架構的3583磁盤陣列。還要安裝VERITAS NBU UNIX客戶端軟件用于備份系統文件以及VERITAS NBU UNIX Oracle Agent軟件備份數據庫數據。

    在Windows、Linux服務器平臺上安裝VERITAS NBU Media Server客戶端軟件。

    隨后從備份服務器中進入VERITAS NBU管理界面，識別備份設備，制定備份策略，監控備份任務執行情況。最后，進行備份系統的備份和恢復測試。

    制定備份策略

    若要詳細、歷史地記錄數據，并在特定情況下能夠恢復特定時期的數據，還要保證數據備份的頻率、以及備份介質上數據的保存時間，需要制定合理的備份策略。

    為了盡可能減少備份操作對業務的影響，常州商行將主要的備份操作安排在業務較少的夜間進行。

    對數據庫內的數據，常州商行采取3日差分備份的方式。由于系統中的服務器數據交換和信息更新都不頻繁，每天只有少量的更新數據，做3日增量備份記錄每日系統的最新信息能夠滿足要求。

    這種方式也十分有利于系統恢復，系統管理員結合最近一次的全備份，只用兩盤磁帶就可以恢復整個系統。

    鏈 接

    常州市商業銀行

    常州市商業銀行(以下簡稱常州商行)，是經中國人民銀行批準，以城市信用合作社聯社及市區20家城市信用合作社為基礎，由常州市財政、企業、居民投資入股組建的股份制地方商業銀行，擁有注冊資本2.1億元。1998年3月18日正式對外營業，現有營業部、支行25家，員工700多名。2001年末資產規模36.4億元。

    從98年營業以后，常州商行陸續開發了綜合業務系統和銀行卡（IC卡）業務系統、客戶關系和信貸管理信息系統、電話銀行查詢系統、中間業務系統等多套信息系統。其中銀行卡業務有突破性進展，配合全市行政事業單位統發工資，共發行月季卡萬余張，并安裝了38臺ATM機和13臺POS機。（本文作者為《中國計算機用戶》/海洋）
