圖1
今日，McDATA的解決方案可滿足中小型公司和企業、大型企業與業務網絡遍布全球的機構的存儲網絡需要。一個組織不論是在部署它們的第一個SAN，或把其分散各地的SAN整合及共享數據，McDATA均有產品來滿足他們的需要。McDATA的目標是為存儲網絡領域提供全方位的支持。
滿足業務需要
McDATA的產品組合可以滿足不同客戶的各種需要。雖然它也關注那些擁有小型SAN或新建SAN的客戶，然而這篇文章是集中討論那些擁有較大及分散SAN的用戶的需要。
這些客戶采用SAN的原本目的是為了在數個應用服務器間共享存儲資源，以支持不同數據存儲地點的高性能要求。由于一系列因素的影響，例如不同操作系統不能有效分享資源、不同部門對安全的顧慮、采用多個交換機來建構大型SAN所引發的問題，導致了SAN孤島的出現。部署網絡存儲的主要目的是有效共享存儲資源并簡化存儲管理，SAN孤島卻適得其反。
可幸的是，目前已經有多項可以解決SAN孤島問題的網絡方案可供選擇。McDATA的產品的方案可以協助機構克服過往部署SAN后遺的問題。通過利用McDATA的網絡解決方案，客戶可以更好的滿足下列業務需要：
McDATA產品陣容介紹
對McDATA的方案組合作一概括介紹將有助于隨后的討論，不同機構可根據它們的網絡存儲要求任意組合使用這些產品。由于每個組織的業務需要是不同的，因此沒有一種SAN設計可以滿足每一位客戶的需要。一個遠程的辦公地點擁有24端口的SAN，它可能需要跨越長距離連接到一個1000端口的數據中心SAN上，或者兩個100端口的SAN需要在校園環境內共享資源?？偟膩碚f，不論客戶配置要求為何，McDATA都會有匹配的解決方案來滿足其要求。
每一款McDATA交換機和Director都得到該公司SAN管理與安全解決方案的支持。管理解決方案的選擇取決于客戶對管理的要求范圍，它們的應用可以是管理一個單獨的交換機，或是一個分散在全球各地的異構存儲網絡環境。
McDATA的方案組合包括如下產品：
Sphereon系列光纖交換機
Intrepid系列Director
SAN路由器
安全
管理軟件
針對業務需要的網絡解決方案
整合并安全的共享存儲資源
雖然整合存儲資源是實行SAN的一大驅動因素，但一些SAN技術的限制桎梏了整合選擇。安全問題、端口數限制和距離限制迫使組織產生了SAN孤島，結果是盡管每一個SAN的主機都可以分享存儲資源，但這些資源卻不能在各個SAN中共享。如果一個陣列只是部分用于一個SAN，其閑置資源并無有效方法用于其他用途。如今SAN用戶希望能全面利用全部可用的資源，因此希望能夠跨越各個SAN來整合資源。

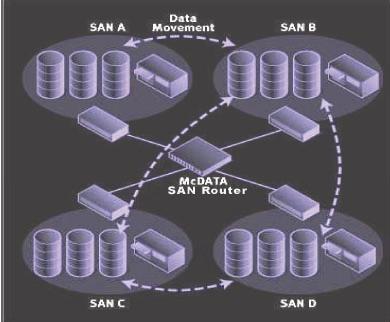

McDATA可通過SAN路由和動態分區(Dynamic Partitioning)來解決上述問題，例如SAN路由可通過IPS 3300和IPS 4300來實行。當一個SAN路由器被置于SAN孤島之間（如圖一），每一個SAN 光纖網絡仍是獨立的，但資源可以安全地跨越SAN被共享。SAN路由為分立的多個SAN提供選擇性連接。如果SAN B上有多余的容量，而SAN C的一個主機需要額外的數據存儲空間，通過建立路由可容許SAN C的主機附接在SAN B的陣列上，這樣便不需要為SAN C購買額外的存儲資源。
圖1
SAN路由還可以讓多個分立SAN的主端共享相同的數據資源庫，來自不同部門的用戶時常需要訪問相同的數據（比如某員工記錄）。在過去，如果數據是在SAN A上，而SAN D的用戶需要這信息，此數據需要被復制到SAN D上，所以在兩個分離的SAN上有著相同數據的兩份拷貝，這既是資源浪費，又有著兩份拷貝不同步的風險，那為何不容許SAN D上的用戶訪問SAN A上的數據資料庫？以往這并不可能，但SAN路由可以解決此問題，準許主機跨越各個SAN共享數據，這即改善了生產力，同時又減少機構所需的存儲空間。
雖然McDATA路由器是利用標準E端口來連接SAN孤島，SAN路由卻不會帶來任何E端口連接常見的重新配置問題。因?yàn)槁酚善髟谌肟谔幈憬K斷了E端口，有效的孤立了每一個光纖通道網絡。SAN路由的操作方式類似LAN路由，在LAN路由中，只有指定的地址才準許穿越網絡，而在SAN路由中，只有指定的主機才被準許穿越網絡，其它的傳輸仍是分立的。SAN路由器還提供錯誤隔離，確保只有受影響的SAN才被中斷，網絡上其它的SAN不會被錯誤影響。
McDATA的Intrepid nScale Director 也有助于解決整合問題。Intrepid nScale不僅僅是一臺高端口、性能卓越的director，它提供了一種McDATA稱之為nScale動態分區(Dynamic Partitioning)的獨特功能。這種功能可以整合資源，同時提供其它廠商產品不可媲美的易于管理。NScale使得用戶只需購買一個交換機，然后把它配置成為完全分離的多個SAN，這些SAN是可以作為獨立實體來管理的。這種動態或“硬”分區有多個優點，其中最為重要的或許是使機構能夠整合他們的存儲資源，同時使存在于組織中的“封地” 仍能獨立地管理它們的存儲環境，分立SAN中的數據是完全隔離的。
通過動態分區來建立完全分離的SAN，McDATA的nScale解決方案滿足機構關于其對數據隔離的要求，并使系統管理員能夠把每個SAN作為分離實體來管理。建立光纖通道 SAN不僅僅是通過交換機端口把主機總線適配器和陣列掛鉤。這個交換機必須運行多種光纖通道服務，包括命名服務器、區段服務器和FSPF路由算法（如果在光纖網絡中有多個交換機）。Intrepid nScale為每個虛擬交換機提供每種服務的實例，這使得管理應用程序能識別每個虛擬交換機，把它們視為獨立個體，并將每個分區作為獨立的SAN進行管理。
如果一臺交換機只支持分區，但不能為每個虛擬的交換機提供獨立的光纖通道服務，那么它只是提供數據隔離，但它仍是作為一臺單獨的交換機被管理。這就意味著，雖然數據是被隔離，但管理和控制工作都還不被隔離，這將令管理應用程序和用戶覺得混淆，這正是支持VSANs交換機的情況（目前Cisco是唯一支持VSAN的光纖通道director廠商）。VSAN提供數據隔離，但不允許每個VSAN進行獨立控制，這有可能成為機構中管理和控制的潛在問題。
集中備份
集中備份是推動機構部署SAN的另一關鍵因素。如果一個機構有多個SAN孤島，那么每個孤島通常有多種備份資源。正如整合主要的存儲資源一樣，機構也希望整合這些備份資源。McDATA的SAN路由讓機構可以把備份資源匯聚在一個SAN上（見圖一）。備份可以在校園及遠程路由網絡環境上進行，McDATA的SAN路由器是采用iFCP協議，這種協議允許光纖通道數據傳輸可在IP網絡上進行。通過利用IP網絡來傳輸數據，備份可以在分散各地的多個SAN中進行。
盡管在IP網絡備份大量數據并非在所有情況下都是理想的，但這種功能可令公司確保其遠程辦公地點的數據得到足夠的保護。機構可以把遠程站點的存儲通過小型光纖通道SAN或iSCSI進行聯網，然后把所有備份送至一個中央站點，這不僅消除了每個辦公地點單獨進行備份的需要，同時因?yàn)樵俨恍枰镜叵到y(tǒng)管理員單獨備份，從而降低了行政開支。
災難恢復和業務持續
固然充分的數據備份是支持災難恢復和業務持續進程的要素，然而，一個扎實的災難恢復和業務持續計劃牽涉到建立一個遠程的站點，然后將所有關鍵數據復制至其中，以便保證災難發生時數據的可恢復性。最近發表的ESG數據保護調查報告顯示，58%的被訪者（調查對象為228名用戶）表示他們只可以忍受4個小時的停機時間，否則他們將蒙受嚴重的盈利損失及業務打擊，簡言之，一個充分的災難恢復和業務持續計劃是必備的。
通過SAN路由及動態分區技術提供高度可靠的交換機和錯誤隔離功能固然可以避免故障的產生，但自然災難恐怖襲擊卻能把整個站點完全破壞。目前的法規對災難站點有了距離要求的規定。McDATA的SAN路由技術能夠幫助企業執行有效的災難恢復和業務持續進程。因?yàn)镾AN路由能夠在IP網絡上傳輸數據，并輕易地進行遠程備份及數據復制。
滿足增長需求的擴展性
機構需要存儲的數據量不斷急速增長，單是交換應用程序每年便牽涉超過400TB的新數據。機構必須不斷增加更多的存儲資源來解決這個問題，如果這些數據是聯網的，這就意味著要增加更多的端口。存儲網絡是有局限的，盡管光纖通道規格表示240個獨立的交換機可以在同時間于一個SAN中運作，但沒有人會嘗試構建擁有這么多臺交換機的SAN，“扁平的”SAN是管理者的惡夢，當每一個附帶設備找到一個新地址時，重新配置就會令整個SAN癱瘓。

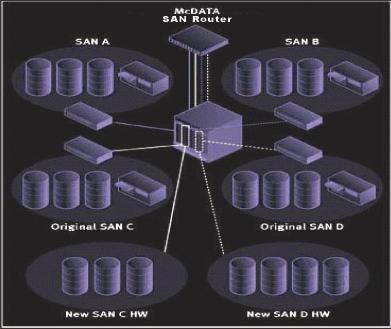

管理問題也是導致SAN孤島出現的部分原因，因此問題的核心是在機構規模擴大時，怎樣能保持網絡的高效率，SAN路由和動態分區可解決這個問題。SAN路由可以使不同SAN之間選擇性互聯，同時nScale動態分區結構可以使那些已經達到它們增長限制的SAN組成一個更大的SAN（請見圖2）。Intrepid nScale Director可被放在SAN孤島間，然后分區并為每個孤島增加端口，而光纖網絡仍舊保持“獨立”。
圖2
企業擴張規模的另一種形式是進行合并和收購，并購后的IT部門需要整合來自兩個機構的不同存儲基礎設施。Intrepid nScale Director 的獨特之處是可以用一個交換機來配置兩個完全獨立的SAN，而每個SAN可被單一平臺來管理。
每個SAN可以配置到單獨的交換機，也可以被單個的控制臺管理。只要不同的SAN在一個管理體系中被整合后，Nscale解決方案可以令分立SAN整合至一個單一管理平臺，同時維持其獨立性，進而解決企業進行并購后所帶來的管理及整合問題。
用戶使用nScale和SAN路由來擴展SAN的最大優點是其IT部門可以繼續使用他們現有的SAN基礎設施，同時可以整合資源，以配合業務增長來進行擴建。他們不需要全面更換現有的設備來進行整合和擴建。
降低總體成本
很明顯，整合和共享資源可以降低資本開支。通過使用SAN路由和動態分區，企業可以有效的降低他們的整體存儲資源成本。另外，管理和行政成本因備份整合和集中管理也將會減少。McDATA不僅提供交換機來滿足這些需求，其存儲管理和安全軟件解決方案也可減少行政成本，并降低數據丟失和無法恢復的風險。此外，用戶可通過現有SAN的基礎設施來實現上述兩項功能。
總結
ESG的調查結果顯示，70％的被訪者表示他們希望通過一個廠商來提供全部存儲基礎設施（交換機）解決方案。憑著其強大的產品陣容，McDATA能夠?yàn)榭蛻籼峁┒说蕉说幕A(chǔ)設施解決方案，滿足他們的需求。
McDATA一向以為數據中心存儲網絡需求提供高可用、高度可靠的解決方案而聞名于世。McDATA理解客戶的存儲網絡需求，并能通過其各種解決方案協助解決客戶的業務需求。
