廣州美術學院圖書館網絡中心在項目實施前有六臺服務器：1臺Oracle數據庫服務器（Solaris系統）、1臺SQL數據庫服務器（Win2000系統）、1臺圖書館MIS系統服務器、1臺門戶網站系統、1臺計費系統服務器、1臺郵件系統服務器。

    項目實施前圖書館網絡中心沒有集中的存儲系統，項目實施后圖書館網絡中心將建成一個以SAN為中心存儲網絡，把六臺服務器都聯入SAN中，將圖書館網絡中心建設成整個校園網的數據中心，同時對數據中心建立一個遠程的災備中心。為了保證數據中心的數據可靠性及安全性，必須對數據庫服務器進行雙機熱備，同時對數據中心整個系統的數據進行實時備份。整個數據中心的建設要求如下：

    ? 所有服務器聯入SAN；
    ? 數據庫服務器雙機容錯；
    ? 所有服務器的系統實時備份、數據庫實時備份；
    ? 磁盤、磁帶同時擁有備份；
    ? 整個備份系統只允許3小時的恢復時間；
    ? 需要考慮系統容災及恢復；
    ? 數據庫業務只允許短暫的停機操作；
    ? 備份系統滿足今后3-5年業務增長的需求。

     方案平臺

    硬件平臺

    ? 大恒存儲ACCSTOR FS8600智能光纖磁盤陣列
    大恒存儲ACCSTOR DS5600 SATA-FC光纖磁盤陣列
    ACCSTOR VMV虛擬化卷管理服務
    ACCSTOR RRS遠程復制服務
    ACCSTOR MSS可控快照管理服務
    ? BROCADE SilkWorm 3200光纖通道交換機
    ? Qlogic QLA2340光纖通道卡
    ? Adic磁帶庫


    軟件平臺

    ? Solaris 9操作系統
    ? Windows Server 2003操作系統
    ? Oracle 9i數據庫系統
    ? Microsoft SQL Server 2000數據庫系統
    ? Veritas Backup Exec備份軟件
    ? Veritas Cluster Server雙機容錯軟件
    ? ACCSTOR SAN Manager存儲網絡管理軟件

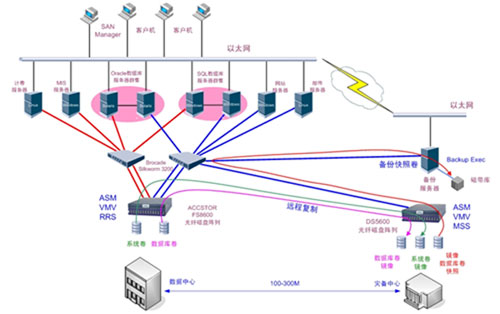

    方案拓?fù)鋱D

    方案說明

    方案結構功能說明

    1、新增1臺Oracle數據庫服務器（Solaris系統），將兩臺Oracle數據庫服務器互為雙機容錯；新增1臺SQL數據庫服務器（Win2000系統），將兩臺SQL數據庫服務器互為雙機容錯，保證運行系統的冗余、穩定。

    2、SQL數據庫和Oracle數據庫勻放到ACCSTOR FS8600智能光纖磁盤陣列中，ACCSTOR FS8600為主運行數據存儲系統。ACCSTOR DS5600為備份陣列，存儲SQL數據庫和Oracle數據庫的實時鏡像數據（ACCSTOR FS8600遠程復制功能）。

    3、為了備份某一時刻SQL數據庫和Oracle數據庫的數據，需要對SQL數據庫卷和Oracle數據庫卷進行定時快照。為了減輕FS8600的存儲系統的壓力，可以對DS5600上的鏡像數據定時快照（ACCSTOR DS5600可控快照功能與數據庫備份服務）。

    4、如果ACCSTOR FS8600為主運行數據存儲系統出現故障，那么三種方式恢復運行：

    ? ACCSTOR DS5600備份陣列中是實時鏡像數據，則服務器手工配置ACCSTOR DS5600數據庫路徑，重啟運行；業務間斷最小，數據不丟失。
    ? ACCSTOR DS5600備份陣列中是定時快照鏡像數據，則服務器手工配置ACCSTOR DS5600數據庫路徑，重啟運行；業務間斷較小，數據量丟失較?。?小時內的更新數據，快照2小時/次）。
    ? ACCSTOR DS5600備份陣列中是定時備份數據，則需先將備份數據恢復成可用數據，服務器手工配置ACCSTOR DS5600數據庫路徑，重啟運行；業務間斷長，數據丟失較大（1天的數據，備份1天/次）。

    5、整個系統無單點故障、確保整個系統穩定可靠運行。

    ? 運行：雙機容錯。 保證運行系統的冗余、穩定。
    ? 存儲：兩臺陣列，兩份數據（兩臺陣列分別各存份可用數據）。數據存儲冗余。
    ? 路徑：陣列存儲路徑為多路徑（雙路徑），保證存儲通訊帶寬及路徑冗余容錯。
    ? 交換：雙光纖交換機，即提高端口數又保證光線交換冗余，任何一個交換機故障系統都照常運行。
    ? 備份：備份為冗余，即存檔備份、數據鏡像。磁帶備份為存檔備份，有容災功能（磁帶備份，異地存放，容災），磁盤備份為數據庫卷鏡像。備份分級清楚、備份功能明確。

    6、備份服務器的功能

    ? 備份服務器做數據庫快照卷的本地磁帶備份。
    ? 備份系統與運行的主業務系統完全分離。備份數據走自有光纖而不通過以太網網絡，不占用運行系統資源，備份系統與運行系統完全隔離分開，互不干繞。這樣使運行系統更加穩定。

    ACCSTOR FS8600/DS5600功能說明

    ACCSTOR FS8600/DS5600智能光纖陣列，所有存儲功能軟件都內嵌在陣列中；不占用任何服務器資源。安全穩定、運行效率高。ACCSTOR FS8600/DS5600標配軟件：SAN管理軟件ASM，虛擬化卷管理VMV。ACCSTOR FS8600/DS5600選配軟件：可控快照服務MSS，數據備份服務DAA、遠程復制服務RRS。

    1 SAN管理軟件ASM

    ACCSTOR SAN Manager（簡稱ASM）提供一種直觀的存儲網絡基礎的中央管理控制臺。ASM是一個Web圖形用戶界面工具，這可以使簡單的點擊鼠標就可以操作整個SAN網絡。ASM簡化了SAN管理和故障處理。ASM自動發現、監視、和管理所有的企業內已安裝的SAN組件。它提供給了用戶一個圖形化的SAN拓?fù)鋱D，并且包括了所有的內部連接。自動的設備發現機智能簡化SAN的管理并減少管理成本。ASM并能實時監視SAN網絡設備的性能的完好情況。這樣就可以發現所有潛在的問題并將其修復。

    2 虛擬化卷管理VMV

    Volume Manager based Virtualization（簡稱VMV）的特點是允許任何一臺服務器看到一個大的看上去是直接連接的存儲空間，這使用戶在增加存儲容量的時候操作的對象是虛擬存儲池而不是獨立的物理硬盤。磁盤陣列虛擬化是高端存儲的功能，是陣列存儲的發展趨勢。本項目應用中，最有用的兩點：在線卷擴容、磁盤卷劃分。

    3 可控快照服務MSS、數據備份服務DAA

    Managed Snapshot Services（簡稱MSS）提供了快速和方便的虛擬復制功能，這對于關鍵數據和系統的連續工作、關鍵應用等有著重要的意義。快照一臺運行著一個活動（打開）的數據庫應用的服務器，必須選配數據備份服務DAA功能。

    在光纖通道的SAN環境下，使用ACCSTOR MSS與DAA服務來產生一個當前打開數據庫的快照作為副本，實際備份可以對這個副本進行，這樣就不會干擾或者中斷正在進行的數據庫事務。數據庫的快照也可通過備份服務器拷貝到備份陣列ACCSTOR DS5600中，形成直接可用的（某時刻）數據庫副本，并且拷貝路徑為自有光纖路徑；不影響運行主業務運行系統。

    本項目應用中，利用ACCSTOR FS8600的MSS、DAA功能，將備份從主要運行系統中分離出去，形成獨立的備份單元。數據庫備份系統與運行系統完全隔離分開，備份不干繞運行系統。既提高備份效率、增加運行系統穩定；又減少Veritas備份軟件的數據庫等其他選件、節省備份軟件成本。使備份簡化為數據庫卷、文件級的簡單本地備份。利用ACCSTOR FS8600的MSS、DAA功能與Veritas結合，最好的做到了自動定時備份；磁帶存檔及磁盤陣列保存。

    因?yàn)橛辛舜疟P快照卷，將來需要配置磁帶庫定期將重要數據歸檔的時候，也無需為每一臺服務器購買備份軟件的客戶端，可以有一臺備份服務器直接連接磁盤快照卷集中備份即可，大大節省了軟件許可證的開銷，當然，更不用說節省服務器需要停機而且占用工作網絡帶寬來備份了，對實現先進的LAN-Free、Server-Less備份提供了強大的支持。

    4 遠程復制服務RRS

    FS8600遠程復制服務Remote Replication Services（簡稱RSS），當一個商業連續運行的要求確定了這樣的需求：在主業務系統遭到災難破壞時，必須有能力立刻重新啟動關鍵數據業務，并且數據不丟失；這樣一來，就必須有遠程同步數據拷貝。FS8600遠程復制軟件正是提供了這樣一個解決方案。本項目應用中，利用ACCSTOR FS8600的RRS功能，將運行系統中的數據庫實時鏡像到ACCSTOR DS5600陣列中，使數據庫在兩個陣列中各自同時形成同樣的一份數據。兩個陣列中的兩份同樣數據互為備份、冗余。

    ACCSTOR FS8600已經內嵌功能強大的遠程復制功能。傳統的遠程復制，需要為每一臺需要復制的服務器購買并安裝遠程復制軟件，并且還可能需要單獨購置一對遠程復制服務器，通過數據網絡（LAN）網絡將數據傳到遠端。ACCSTOR FS8600 RRS遠程復制的優點：

    ? 無需設置專用遠程復制服務器（省錢）；
    ? 無需為每臺需要遠程復制的服務器購買和安裝客戶端（省錢）；
    ? 今后如果有新增應用服務器只要使用ACCSTOR虛擬盤的都立刻擁有遠程容災功能（省錢）；
    ? 數據流動時直接從存儲通過光纖交換機到遠端存儲，不經過任何服務器，數據流動速度更快（省時）；
    ? 數據流動時不需要服務器cpu資源，不占用工作網絡帶寬（省力）；
    ? 支持復制數據到第三方光纖存儲，現有產品不至于立即被淘汰（保護現有投資）；
    ? 支持雙向數據流動（靈活）。
