在檢驗電信公司的EBS增強型備份系統實施之前，讓我們回顧一下客戶是如何下決心來制定數據保護策略的。跟許多公司一樣，過去的幾年的經歷頗具挑戰性–電信公司在一個紛亂的組織環境中要面對日益增長的需求以及日益減少的資源所引起的矛盾。由于合并重組，IT部門也相應作出重大改變。
在這期間，IT部門巧妙地憑借頑強的意志努力工作。而且，IT部門還要面對租約到期以及硬件設備折舊周期的困擾。但這同時也提供給他們一個對服務器和存儲設備進行新一輪整合的契機。如所有IT部門一樣，他們需要一個全新的基于現有的基礎架構解決方案，以使他們提升轉變到通往未來技術主流的發展道路上。正如IT經理所指出存儲需求一樣，電信公司很清楚地了解他們需要更卓越的性能，更強的遵從性以及更高的可靠性。
他們考查了數據保護的解決方案，并為市場上基于磁盤的備份解決方案大趨勢所吸引，相比于單純磁帶備份的數據保護策略而言，基于磁盤的備份方式有很多優勢：更出色的性能，更低的ISV（獨立軟件提供商，如Veritas®）成本以及更少的磁帶介質。初看起來，所有的基于磁盤的備份系統對他們來說都是一樣的，但是隨著調查研究的深入，他們很快發現了其間的區別。許多新的基于磁盤的備份系統并沒有能力幫助他們整合現有的備份磁帶多年累積起來的磁帶介質，其中一些需要改變架構或備份策略，另外一些則需要追加大筆的額外的開支。
IT團隊很快發現兩個建立基于磁盤備份系統的方法：利用磁盤模擬磁帶的增強型備份系統(EBS)，以及使用低成本磁盤備份高成本磁盤的磁盤-磁盤（D2D）方案。他們發現EBS是眾多提供基于磁盤的備份系統中唯一滿足電信公司實現全部數據保護需求以及預算考慮的方案。
沒有磁盤 就是信息孤島
IDC預測基于磁盤的備份系統市場在未來五年之內將增長到約10億美元。這種增長源于對數據保護方案中更高的性能和可靠性的需求，這兩種需求的存在是不可否認的，然而，數據不只有磁盤保護。在評估過程中，客戶清楚他們需要一套完整的，采用磁帶實現低成本歸檔的數據保護策略以便符合法規/政策需求、滿足離線存儲和在不同平臺之間進行獨立的數據傳輸。下面概括了客戶在數據保護需求中采用D2D或EBS的不同結果。
磁盤-磁盤備份 如何產生雙倍困擾
在評估測試期間，每一種基于磁盤的備份系統解決方案都較磁帶備份系統解決方案提供了的更高的性能以及更快的存取速度。評估測試之后，D2D的局限性顯露無疑：客戶發覺實現D2D必須要有一個充分的前提條件：充分利用成本低性能高的ATA磁盤進行在線數據保護。EMC® 公司以及Network Appliance®公司的D2D的解決方案實現了客戶高速存取的需要，但是卻無法滿足客戶其它的需要。
D2D的解決方案最大的缺點集中體現在其有限的可擴展性，不斷增長的政策變化，成本的增加以及錯誤地認為磁帶并非完整的數據保護解決方案的一部分。對客戶而言，D2D的解決方案簡單僅僅是在存儲架構中增加新的磁盤陣列而已。需要以與目前主要存儲設備相同的方式進行組合、管理與分配。他們發覺D2D解決方案不但沒有減少成本，反而增加了成本。
磁盤備份??充滿競爭力的前沿技術
很明顯，對我們的客戶而言只有下列三個可選的基于磁盤的備份方案值得一試：他們分別是EMC公司D2D解決方案；Network Appliance公司D2D解決方案；和昆騰公司的增強型備份系統。首先，讓我們看一下EMC公司和Network Appliance公司的D2D的解決方案。
EMC公司CLARiiON系列的EDM
客戶發覺EMC公司D2D產品只能進行磁盤備份，而非磁帶。EMC公司D2D產品簡單捆綁在CLARiiON 基于ATA的磁盤系列，通過修改過的新版本EDM（企業級數據管理）軟件發布D2D功能。EMC公司D2D產品提供改進的高性能，但不提供完整的備份方案。EMC公司D2D產品具有前述的所有同類產品帶來的問題：增加的存儲管理，增加的成本，政策的變化以及以及缺少離線和災難恢復的磁帶產品支持。事實上，EMC公司的白皮書上明確指出，客戶需要額外的備份過程來實現磁帶支持。
客戶根據五個需要解決的問題來衡量EMC公司D2D解決方案，EMC公司D2D解決方案只解決了改善的性能和更快的數據存取時間等需求，而卻無法滿足其它的需求，如磁帶存儲和整合原有磁帶解決方案。由于EMC公司D2D解決方案并沒有減少進行全部數據保護的成本，甚至導致會預算的增加而使客戶蒙受損失。
Network Appliance公司的NearStor

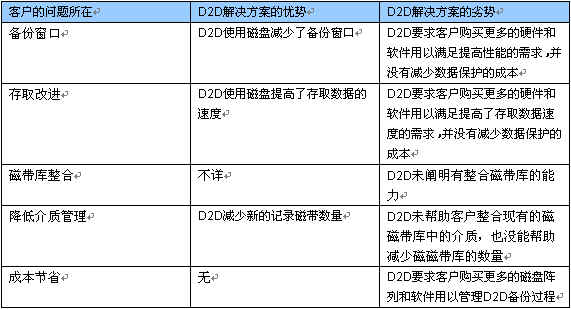

與EMC不同，Network Appliance確實支持磁帶備份，但需要客戶增加D2D磁盤。NearStor系列要求客戶購買專用軟件提供商提供的D2D管理軟件。這個解決方案聲稱降低了ISV獨立軟件提供商成本，但是額外成本開支來自Network Appliance推廣提供D2D專用軟件的過程中。同EMC一樣，Network Appliance公司D2D解決方案無法滿足磁帶存儲、整合原有磁帶解決方案以及減少整體備份成本的需求。下表總結了客戶發現的D2D解決方案滿足他們所有實際需求的功能比較。
增強型備份系統EBS??助力工作的磁盤
當客戶測試評估增強型備份系統EBS解決方案的價值時，他們立刻意識到使用磁盤提高性能的益處：更高的性能，更快的存取速度，同時也解決了磁帶操作靈活性與災難恢復的問題。他們的調查研究表明，EBS事實上提供了他們想要的所有功能，滿足了他們建立完整的數據保護方案的需要。
無需改變
不同于D2D解決方案，EBS無需改變?nèi)魏蝹浞莶呗?，而很容易部署到現存的SAN中。EBS的安裝操作無須特殊的過程和技術，客戶只要憑借員工豐富的數據保護應用集成經驗，就可以應用這項方案。
節省成本
EBS系統從三個方面節省了成本：減少了磁帶庫的槽位數量和磁帶機的數量，減少了ISV軟件許可成本（取決于磁磁帶庫的大?。?，減少了用于數據保護應用的介質。
備份性能
備份應用提供商花費了多年的時間優化磁帶備份，實現在同一個磁帶庫上運行多個數據流，通過SAN設備備份數據以及在SAN中共享設備， 控制數據傳輸率以匹配磁帶性能，并且處理了很多其他的優化技術。EBS系統直接提供了提高性能的工具且無須改變?nèi)魏蝹浞輵?yīng)用，這意味著EBS不僅在性能上優于磁帶，而且也優于其它的基于磁盤的備份應用。
執行的可靠性
基于磁盤的備份避免了備份方面的一些更難的挑戰。磁帶介質所引起的錯誤被消除了，因為已寫磁帶可以在離線狀態下無須備份窗口而重新運行。EBS系統確保100%執行正確率。
兼容性
增強型備份系統EBS與數據保護類的ISV應用軟件100%兼容，因為EBS的操作如同磁帶，而非磁盤。客戶有能力將EBS系統集成到諸如VERITAS® SAN共享存儲選件管理軟件中，并保證100%的互操作性。昆騰的EBS系統，DX100 是經過認證的業界領先的數據保護應用。
選擇EBS
客戶在經過仔細的測試評估之后，最終選擇了昆騰的DX100。只有EBS提供了磁盤的高性能和可靠性, 以及磁帶的大容量和靈活性。
昆騰 DX100

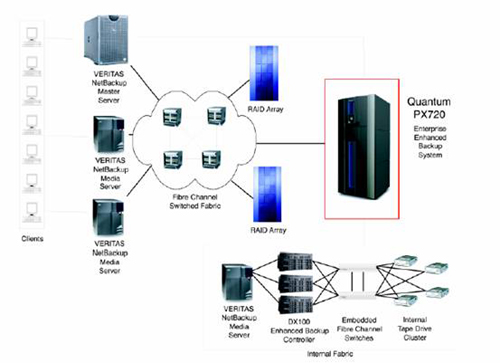

在2003秋季存儲網絡世界大會（SNW）上，昆騰推出了企業級增強型備份系統：DX100。DX100 可以整合到與昆騰的PX720磁帶庫獨有的SideCar中，SideCar是整合的系統堆棧，達到9U機架式結構。IT經理們現在可以選擇一個單一的解決方案，同時為同時為增加性能，降低成本，減少管理開銷，改進數據保護的可靠性提供了更多機會。
實現EBS的三個階段
與EMC和Network Appliance方案相比，客戶選擇了昆騰的DX100和PX720解決方案。整個項目的部署執行，需要經歷以下三個階段：
階段1：部分備份任務將被遷移到DX100上，以驗證昆騰所聲明的高性能，可靠性，以及介質節省
階段2：另外六個DX100和PX720被用來保留余下的未被從現有磁帶庫遷移的備份任務
階段3： 整合原有舊的磁帶庫和介質，將可用的低容量介質（DLT4000 40GB和DLT8000 80GB）轉成PX720磁帶庫中Super DLTtape™ 介質(320GB)
階段1
在第一個DX100安裝之后，客戶將大約20%的備份任務移到新的平臺上，只需一個小時不到，就可以將備份目標從舊磁帶庫轉移到DX100上?？蛻舻牡谝桓杏X是性能的明顯改善。第一晚，備份任務在DX100上執行，性能提高了100%，備份窗口從8小時降到4小時。這滿足了他們最主要的目標??提高性能。
第二天，他們從DX100和原磁帶庫上同時進行恢復操作。他們做了一個測試，從10個不同的備份任務中讀取數據。不出所料，DX100從其存儲陣列中直接提供了及時的讀取路徑。而磁帶庫需要三分鐘以上??先裝載并定位磁帶介質，而后才能以磁帶的速度傳輸數據。這個測試完全證明了DX100滿足客戶立刻存取數據的需求。
階段1的最后一步是測試備份可靠性的改善。測試人員選擇在最近一次備份中執行失敗的磁帶，強迫DX100不僅需要備份數據，同時還要寫入磁帶。備份任務需要在失敗發生前，將數據通過磁帶寫至介質結尾。DX100執行備份任務，備份應用確認數據成功地被寫入磁盤，并且沒有錯過備份窗口。做為后臺操作，DX100通過VERITAS應用中的標準介質轉移功能，將備份寫入“已壞”的介質。果然，磁帶寫操作失敗，接著，介質被轉移到另外一個磁帶上完成了備份。這一測試表明，通過轉移可能錯過備份窗口的磁帶機或介質錯誤的威脅，客戶可以滿足他們對于改善的備份可靠性要求。

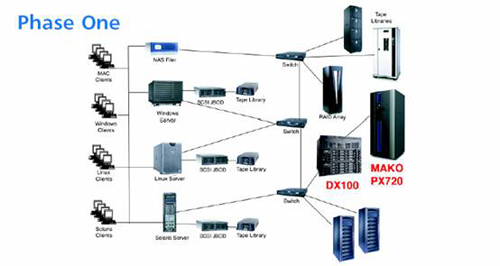

接著，在階段1成功地滿足了客戶所有的要求，客戶轉向階段2去改進架構環境。下圖表明了客戶原有的架構是如何斷裂以及需要怎樣整合。IT團隊將直連存儲設備和SAN磁帶自動加載機方案相結合。在第二階段，他們將更加關注單獨整合的SAN解決方案。
階段2
在第二階段，額外部署的DX100和PX720將與原有的存儲解決方案協同工作。此舉是用來優化原有存儲系統中的Snapshot和其它數據保護功能。由于DX100在數據保護解決方案中大大增強了客戶信心，他們決定減少存在主存儲系統上中的Snapshot，以將主存儲系統效率提高25%。在階段二期間，目的是配置附加的DX100系統，然后將所有的備份任務遷移DX100系統。完成所有這些測試只花了4個小時。作為先進系統，除了重置備份目標外，無需任何改變。當階段二測試完畢，備份窗口從48小時減少到4個多小時。這一重大改變是由于DX100通過集成PX720從而升級到SAN架構中，使得DX100的磁盤性能得到大大提升而實現的。

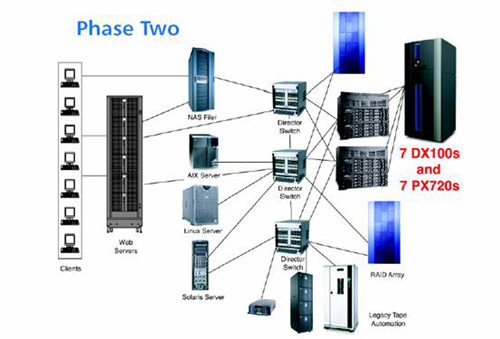

在階段二測試的圖表中，你可以看到經過整合的最終組合。在這個階段中，客戶可以察覺到由于可擴展性帶來的性能改善，以及由此帶中運行的更少的備份所帶來的介質成本的降低。新的磁帶數量的減少，幫助客戶實現了減少用于介質管理的額外開支的要求。
第二階段應用證實無論是長期還是短期，客戶尋求的成本節省都是可能的。基于他們的磁帶唯一策略，客戶計劃購買11個新的磁帶庫，每個磁帶庫附帶10臺Super DLTtape 磁帶機。然而，由于減少介質使用以及DX100倍分?jǐn)?shù)局勢的可擴展性，用戶可以將磁帶庫的數量降至7個，每個磁帶庫附帶8臺Super DLTtape磁帶機。這樣，由于減少了初始硬件購買量，降低了ISV軟件許可成本，減少了每年硬件的維護服務成本以及物理介質的成本，因此節省了大量的金錢。這個整合方案節省了連接主干交換機的成本。正如你看到的成本分析，這些節省對客戶而言是真實可信而且是立竿見影的。
階段3
在階段3，客戶最后的目標要求是整合原有的低容量磁帶盒，使之為高容量的Super DLTtape磁帶機所用?？蛻粲泻嫌?,000個介質準備或正在用于根據他們的政策以及備份介質容量所進行的數據恢復過程。另外，他們每月將創建700個新的介質，以滿足離線存儲的循環備份策略。這將從兩個方面增加成本：
階段3的第一步，將決定哪些 “動態介質” 可以被整合，以及哪些磁帶需要與哪些介質分開?？蛻舴治稣J(rèn)為，5000個動態磁帶中的4000個都可以進行整合，且不會產生策略沖突。余下的1000個磁帶依然使用舊的介質。第二步是使用他們在VERITAS NetBackup™軟件中的標準介質拷貝功能將原有的磁帶整合成Super DLTtape介質。

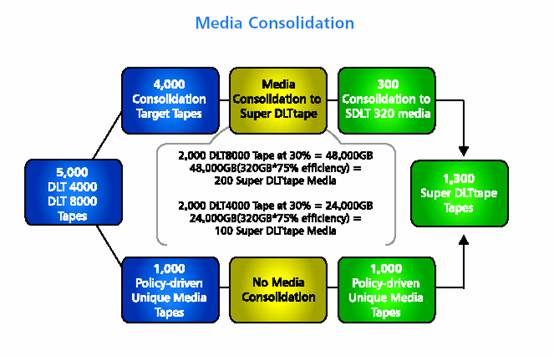

依據下列圖表所示，使用Super DLTtape (320GB) 介質減少了75%的磁帶數目。
階段三的第二步是通過使用DX100和PX720解決方案用于磁盤存儲，從而優化新的介質使用。在此之前，客戶每月需要增加700個新的介質。通過DX100在磁盤上存儲備份的能力，客戶每月僅需350個介質，因而每年可節省 $315,000以上。
(350/盒) X (12月) X ($75/盒) = $315,000
現在我們實現了客戶所有的目標需求，讓我們回顧EBS帶給我們的客戶的成本節省總計。
成本分析

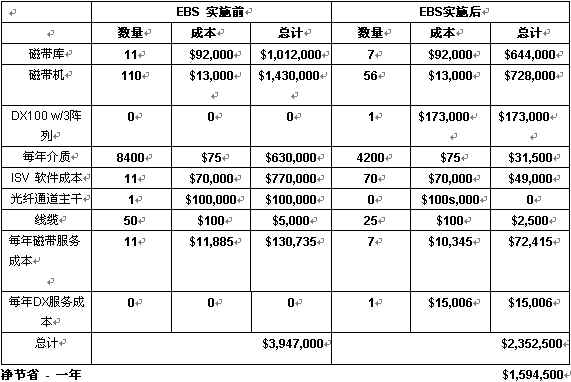

介質成本的節省似乎是使客戶決定采用昆騰增強型備份系統的重要因素。然而安裝中所帶來的益處則是最明顯的。在每一個階段執行過程中，客戶甚至可以衡量出操作以及財務上的優勢。下列分析將以前的磁帶唯一系統成本與昆騰EBS成本的比較。
使用EBS僅僅在第一年就為客戶節省了150萬美元。由于緊縮的預算，擁有最短回報周期的解決方案將是用戶非常青睞的。最終，客戶的IT部門可以用實際數字向CFO展示，采用DX100增強型備份解決方案以及PX720磁帶庫不但在第一年可以得到明顯的成本節約，而且在未來更可以帶來成本的減少。
摘要總結
在最后分析中，昆騰增強型備份系統由于其操作靈活性以及對于磁帶的災難恢復優勢，展現了磁盤的最佳性能，存取速度以及成本優勢。EBS無需額外的管理或改變備份應用。IT經理可以完全使用相同的數據保護應用?只是備份速度更快，備份更可靠，為公司節省金錢。昆騰增強型備份系統提供：
延續原有策略
不同于D2D解決方案，EBS不會引起備份策略的改變，并且可以在全球范圍內部署于現有SAN環境中，而無需新的培訓、過程或安裝/操作技能。這意味著客戶僅需要利用員工在數據保護應用中積累的豐富的集成知識即可。
成本節省
EBS從三個方面節省了成本：減少了磁帶庫的槽位數量和磁帶機數量，降低了ISV許可成本（取決于磁帶庫的大?。?，減少了用于數據保護應用的介質數量。
備份性能
備份應用提供商花費了多年的時間優化基于磁帶的備份，并且開發出在同一個磁帶庫上運行多個數據流、在SAN設備中備份數據、共享SAN中的設備的功能，并且解決了數據速率與磁帶機無法性能匹配的問題，同時解決了很多其他的優化技術問題。EBS直接提供了提高性能的工具而無須改變?nèi)魏蝹浞輵?yīng)用。
執行可靠性
基于磁盤的備份避免了備份方面的一些更難的挑戰。磁帶介質問題引起的錯誤被避免，因為寫入的磁帶可以離線無需備份窗口而重新運行。即使首次備份失敗，EBS系統也可以確保100%執行正確率。
互操作性
EBS系統與數據保護類的ISV應用軟件100%兼容，因為EBS執行著磁帶功能，而非磁盤?？蛻粲心芰BS系統集成到諸如VERITAS® SAN共享存儲選件管理軟件中，而確保100%的兼容性。
