現代的信息化社會中，數據是服務的基礎，是圖書館重要的財富，尤其在提供數字化信息的圖書館，沒有數據就等于沒有服務。在圖書館做數字化信息建設規劃時，所有的考慮都以數據為中心：如何確保數據的安全存儲？如何使數據有最大的高可用性？如何使系統持續運行服務不間斷？是架構圖書館數字化信息管理系統的網絡計算環境必須優先考慮的。
基于這種以數據為中心的概念，圖書館數字化信息管理系統的中心應該是–數據的安全存儲。
二、方案簡介
用戶為東北某高等院校，應用為：圖書館管理系統、電子刊物查詢系統、TRS全文數據庫、多種數據庫服務、視頻服務、監控系統、平臺管理應用、WWW服務、FTP服務、E-MAIL服務等。
用戶先前采用以服務器為中心的應用模式，存儲子系統則較為分散，難于實現集中管理、數據共享以及存儲空間合理化的利用。
豪威科技公司在此用戶圖書館數字化信息建設項目中為用戶的長遠規劃，建構了以為Simbolo 29520FF 全光纖磁盤陣列為核心的SAN（存儲區域網絡）存儲系統，SB-29520FF是2G全光纖的高性能磁盤陣列系統，提供了雙環路及雙RAID控制器，且每個RAID控制器上均配備了雙Intel Xcale 600MHz RISC CPU，為用戶提供高擴展性、共享性，同時配合PRO-STORVIEW的光纖磁盤陣列管理軟件實現了對存儲設備的有效管理，完全滿足了該用戶在未來5-10年圖書館及網絡中心的業務發展需求。
三、用戶系統環境
硬件平臺：
系統平臺：
軟件管理平臺：
光纖存儲管理軟件Proware StorView
提供本地或者遠程管理、監控以及事件告警等功能；
管理與監控軟件采用占用系統資源較低的HTML界面來代替占用CPU等系統資源較高的JAVA平臺
提供友好的GUI管理向?qū)?BR> 對于監控來說，遠程訪問和報警通知是非常有用的管理軟件，如果選擇全局的版本，這樣功能會變的更強大。
僅僅提供本地的管理與監控的功能；
管理軟件獨立于操作系統平臺

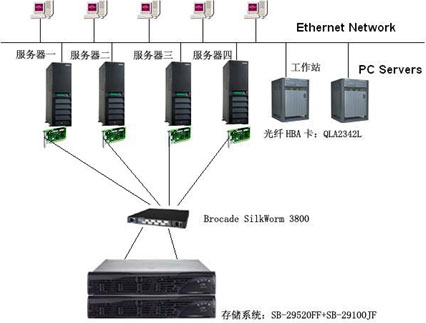

四、拓撲圖
五、技術優勢
豪威科技SB-29520FF系列2G全光纖磁盤陣列，可充分利用2Gbps光纖通道的優良特性，實現更大的擴展性和更遠的傳輸距離。
Simbolo 29520內共有4顆600MHz RISC CPU，緩存可由512MB擴至2GB。調整緩存大小是決定盤陣性能最優化重要因素，不同應用對條塊的大小需求是不同的，只有為不同應用設置相宜的條塊大小，才能使整個應用系統的性能最優化。
SB-29520FF在本機內提供了4個主機通道用于直接連接4部服務器，可以在有限的成本范圍內實現中小型的SAN架構。SB-29520FF系列完全獨立于主機，可與任何操作系統的主機相連，不需要任何特殊的驅動程序。
SB-29520FF系列能夠輕松的被整合到SAN的環境中，而不需要使用額外的LUN映射軟件，SAN映射可以是不同類型的主機共享同一磁盤陣列系統。這樣可以減少用戶在構建SAN環境的投資。
當用戶需求超過目前的存儲容量時，正在使用的存儲設備SB-29520FF，不需要離線就可擴充存儲容量，實現了業務的不間斷運行。
由于并不是所有的環境都是光纖專有環路或交換式結構，通過光纖存儲交換機，SB-29520FF全光纖磁盤陣列系統可被連入私有或公共的SAN環境，并通過統一的管理軟件對其進行管理。
一些廠商的產品要求構成RAID級的磁盤必須固定，一旦改動磁盤位置后，RAID信息及應用數據將會丟失或重建。而豪威科技的SB-29520FF系列將RAID信息記錄在每塊成員硬盤內，控制器能夠容易地讀取配置信息。
產品特性：
六、案例說明
該大學圖書館存儲項目通過豪威科技的SAN解決方案，實現了數據存儲平臺的整合，大大提高了系統資源的利用率，并實現了硬件與數據集中化管理、文件高速共享等應用。
在此存儲項目中選用了1臺Brocade SilkWorm 3800 型16端口”自動端口檢測型” 光纖通道交換機?；贐rocade全新的第三代特定用途集成電路 （ASIC ）科技，SilkWorm 3800交換機的通道分別具備1G比特/秒與2G比特/秒吞吐能力的吞吐能力，并結合了其他大幅提高系統操作性能的新特性。
系統設計將網絡中心和圖書館的服務器共4臺均接入SAN網絡，4臺IBM服務器分別作為：資源查詢系統、多媒體課件、教學資源、電子圖書、期刊、VOD點播、Email服務、WWW服務和圖書館的管理系統等應用；每臺服務器均通過光纖HBA卡接入SAN存儲區域網絡中，如上圖所示，形成一個以數據為中心的典型應用環境，客戶端均通過局域網（TCP/IP網絡）訪問圖書館和網絡中心的應用。
在圖書館和網絡中心建立了SAN存儲區域網絡，核心的存儲系統是豪威科技SB-29520FF企業級智能全光纖存儲系統作為數據存儲的核心平臺，該存儲系統所有的部件均采用了冗余設計，整個存儲系統不存在單點故障。
其中SB-29520FF配置3.5TB 裸容量、4個2Gb/s高速光纖主機接口和2GB支持鏡像寫的高速緩存。SB-29520FF通過2條2Gbps光纜與SAN中的SilkWorm 3800交換機連接，前端與SAN連接帶寬共8Gbps，目前使用4Gbps，將來在需要增加服務器數量時、可將光纖通道交換機的端口擴展到32個，再將前端主機通道全部連接入SAN網絡，形成8Gbps帶寬；
SB-29520FF提供了高可靠性、高可用性和高帶寬處理能力，系統通過配置146GB硬盤，最大的可配置容量為14TB?；赟B-29520FF提供PRO StorView管理軟件，可實現核心業務數據的綜合管理能力和最高級數據安全保護，從而有力的保障圖書館和網絡中心業務的高效率和連續性。
